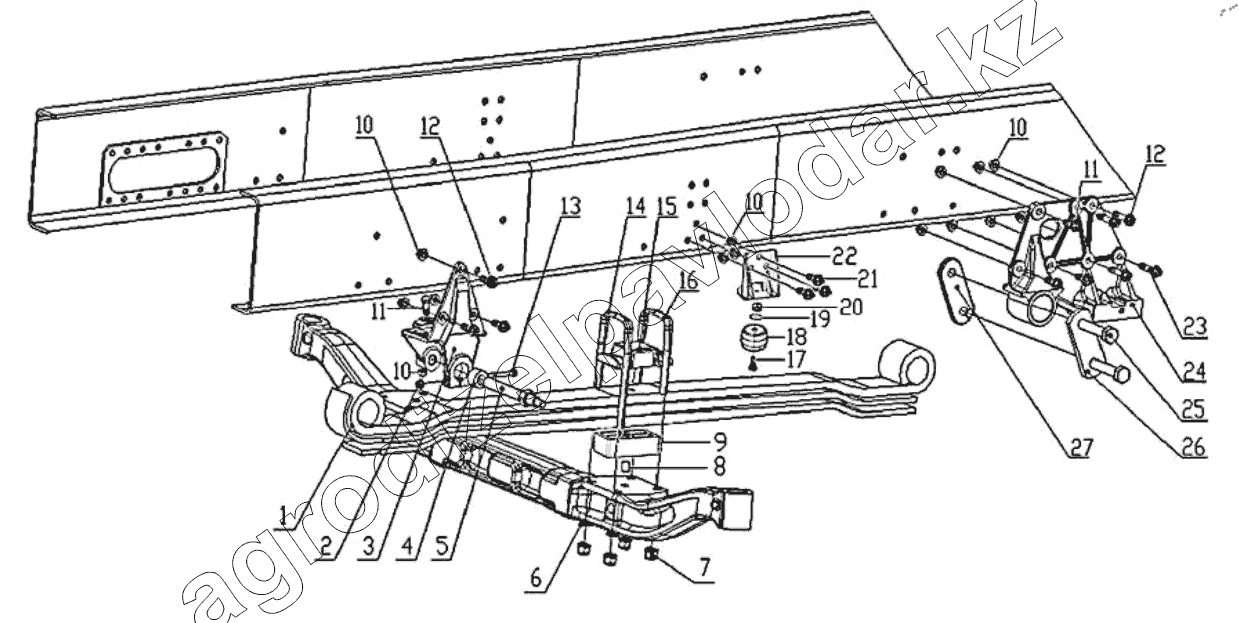

Каталог запасных частей к технике: Shaanxi Shacman SX42584V384TL. FRONT SUSPENSION (DC95259690622)
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
10
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
23
24
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 81.90490.0622 | 81.90490.0622 | bolt | Нет на складе | ||
| 1 | DZ95259690618 | Dz95259690618 | Нет на складе | ||
| 2 | Q33010T13F2 | All-Metal Hex Flange Face Lock Nut Meter | Нет на складе | ||
| 3 | DZ95259521431 | Front spring front bracket | Нет на складе | ||
| 4 | 81.41304.0053 | Sleeve | Нет на складе | ||
| 5 | 06.02839.0021 | Hex head bolt | Нет на складе | ||
| 6 | 06.15150.2112 | Gasket | Нет на складе | ||
| 7 | 06.11289.0003 | Shoulder nut | Нет на складе | ||
| 8 | 199000520006 | Направляющий палец | Нет на складе | ||
| 9 | 199014520304 | Седло | Нет на складе | ||
| 10 | 190003888620 | Self-locking nuts | Нет на складе | ||
| 11 | Q151B1445TF2 | Hex bolt | Нет на складе | ||
| 12 | Q151B1465TF2 | Болт | Нет на складе | ||
| 12 | DZ95259690620 | Dz95259690620 | Нет на складе | ||
| 13 | Q150B1090TF2 | Hex head bolts-fine pitch | Нет на складе | ||
| 14 | DZ95259521290 | Front spring riding bolt | Нет на складе | ||
| 15 | 81.41335.0084 | Spring clamping plate | Нет на складе | ||
| 16 | DZ95259521200 | Front spring riding bolt | Нет на складе | ||
| 17 | 188000520019 | Болт | Нет на складе | ||
| 18 | 188000520017 | Упор амортизатора | Нет на складе | ||
| 19 | Q40310 | Шайба | Нет на складе | ||
| 20 | Q340B10 | Nut | Нет на складе | ||
| 21 | Q1811440TF2 | Hex bolt | Нет на складе | ||
| 23 | Q151B1455TF2 | Болт | Нет на складе | ||
| 24 | DZ95259521610 | Dz95259521610 | Нет на складе | ||
| 24 | DZ95259521620 | Dz95259521620 | Нет на складе | ||
| 25 | 06.02639.0012 | 06.02639.0012 | Нет на складе | ||
| 26 | 81. 41303.0060 | 81. 41303.0060 | Нет на складе | ||
| 27 | 81.41303.0079 | Leaf spring connection plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
