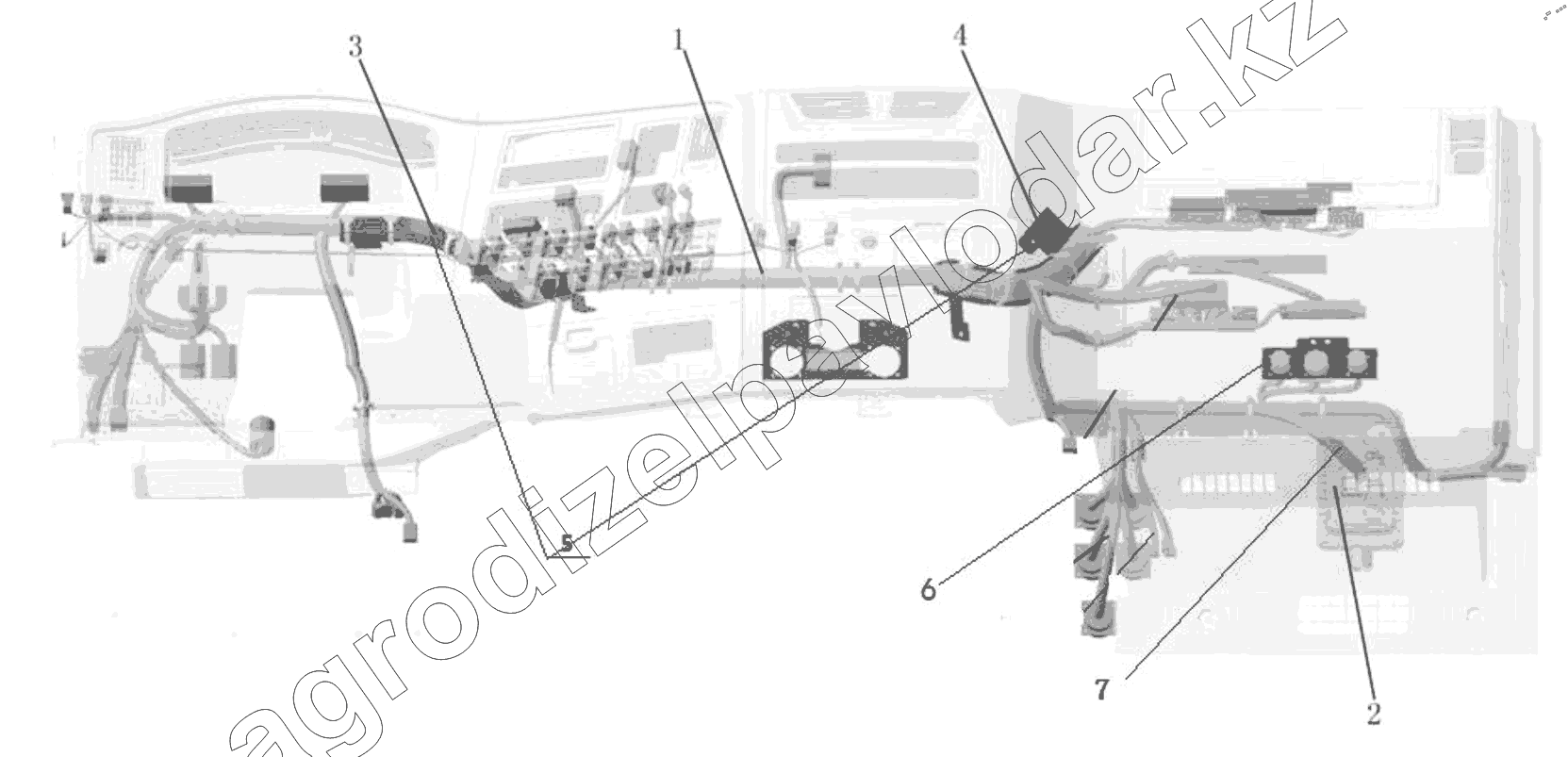

Каталог запасных частей к технике: Shaanxi Shacman SX42584V384TL. CABIN WIRING ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ97189771310 | Instrument panel wiring harness assembly | Нет на складе | ||
| 2 | DZ97189584310 | Central electrical device board wiring harness fixing bracket assembly | Нет на складе | ||
| 3 | DZ97189777011 | Instrument panel wiring harness fixing bracket | Нет на складе | ||
| 4 | DZ97189777012 | Instrument panel wiring harness fixing bracket | Нет на складе | ||
| 5 | Q1840612 | Hex bolt | Нет на складе | ||
| 6 | Q1840616 | Driver lh air knee bolster | Нет на складе | ||
| 7 | DZ93189772751 | Weichai natural gas engine cab harness | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
