Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. UPPER BERTH
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
4
5
6
6
7
8
9
10

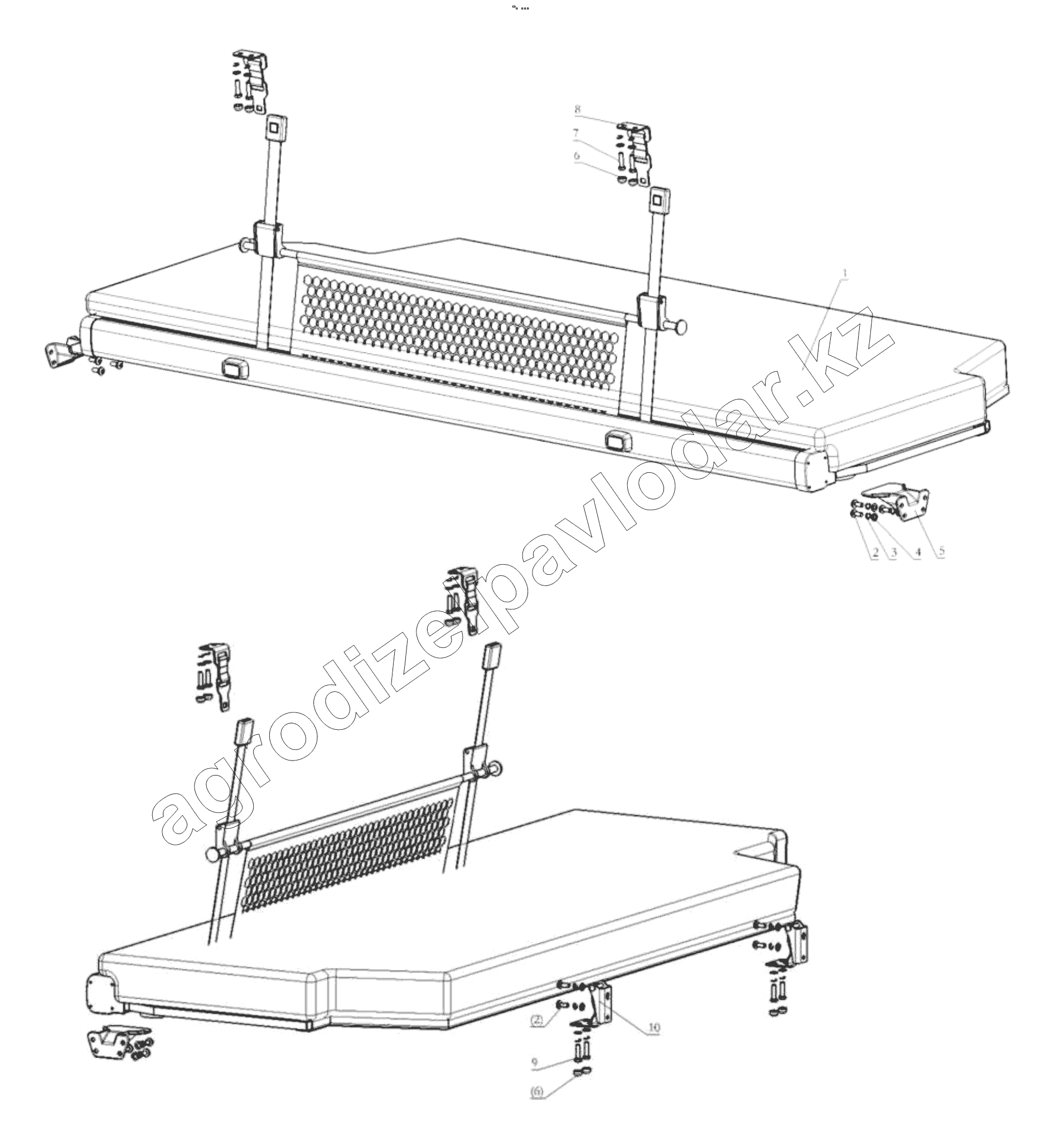

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ14251570210 | Upper berth | Нет на складе | ||
| 2 | Q2140820 | Винт | Нет на складе | ||
| 3 | Q40308 | Шайба пружинная | Нет на складе | ||
| 4 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 5 | DZ14251570124 | Bracket | Нет на складе | ||
| 6 | DZ14251570160 | Cover | Нет на складе | ||
| 7 | Q150B0830T1F3 | Hex bolt | Нет на складе | ||
| 8 | DZ14251570112 | Pothook | Нет на складе | ||
| 9 | Q150B0820T1F3 | Hex head bolts | Нет на складе | ||
| 10 | DZ14251570009 | Gemel | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
