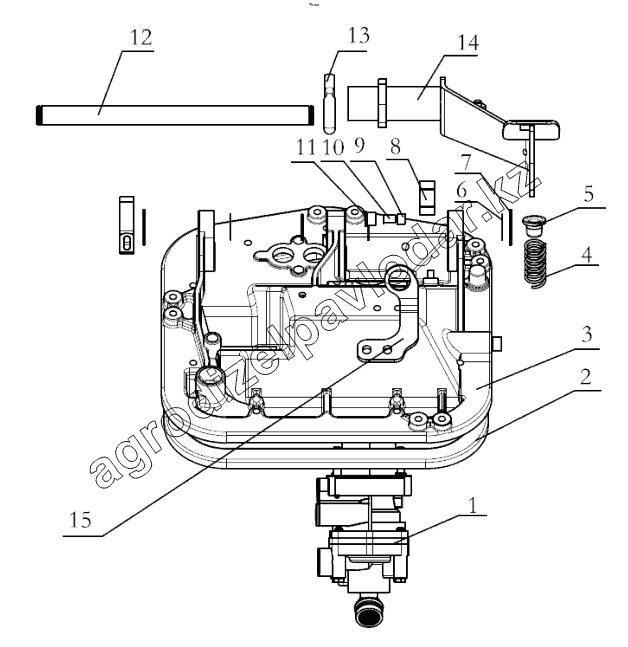

Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. SERVE BRAKE CONTROL DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ9100360080 | Тормозной клапан | Нет на складе | ||
| 2 | 81.96601.0659 | Прокладка | Нет на складе | ||
| 3 | 81.48220.0106 | Кронштейн | Нет на складе | ||
| 4 | 06.46081.6338 | Пружина | Нет на складе | ||
| 5 | 81.97680.0019 | Гнездо пружины | Нет на складе | ||
| 6 | 06.29050.0116 | Кольцо стопорное | Нет на складе | ||
| 7 | 06.15114.0418 | Регулирующая шайба | Нет на складе | ||
| 8 | 81.97640.0273 | Пружинный хомут | Нет на складе | ||
| 9 | Q340B10 | Nut | Нет на складе | ||
| 10 | 81.91020.0611 | Вал | Нет на складе | ||
| 11 | Q43680 | Фиксатор | Нет на складе | ||
| 12 | 81.48210.0033 | Ось педали | Нет на складе | ||
| 13 | 81.91020.0610 | Шток клапана | Нет на складе | ||
| 14 | 81.48240.0270 | Stoplight switch bracket | Нет на складе | ||
| 15 | 81.48235.5033 | Педаль тормоза в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
