Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. SEMI TRAILING BASE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

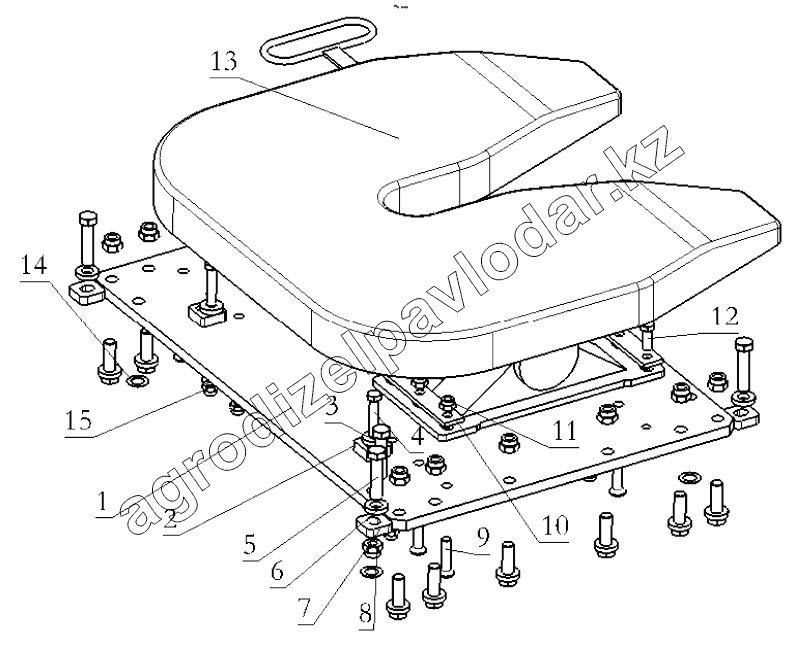

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| AZ9114930001 | AZ9114930001 | Saddle | Нет на складе | ||
| SZ993000796 | SZ993000796 | Type 135 90 saddle | Нет на складе | ||
| AZ9114930004 | AZ9114930004 | Traction seat assembly | Нет на складе | ||
| SZ993000003 | SZ993000003 | Jost 50 saddle | Нет на складе | ||
| DZ91189933016 | DZ91189933016 | Light 90 saddle | Нет на складе | ||
| 1 | DZ93259933039 | Saddle mounting plate | Нет на складе | ||
| 2 | DZ93259933016 | Restricted Pad | Нет на складе | ||
| 3 | 1-99-907-030 | Washer | Нет на складе | ||
| 4 | Q151B1670 | Hexagonal head bolt-fine teeth | Нет на складе | ||
| 5 | Q151B2065 | Hexagonal head bolt-fine teeth | Нет на складе | ||
| 6 | DZ9112510037 | Шайба | Нет на складе | ||
| 7 | DZ93259933015 | Restricted Pad | Нет на складе | ||
| 8 | 190003888467 | Самоблокировочная гайка | Нет на складе | ||
| 9 | Q2501670TF61 | Hexagon socket countersunk head screw | Нет на складе | ||
| 10 | 199114930116 | Нижняя рама | Нет на складе | ||
| 11 | Q33216 | Гайка | Нет на складе | ||
| 12 | Q151B1640 | Hex bolt | Нет на складе | ||
| 13 | 199114930076 | Saddle device | Нет на складе | ||
| 14 | DZ93259933038 | Washer | Нет на складе | ||
| 15 | 190003888459 | Гайка VМ16х1,5DIN980 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
