Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. FRAM
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

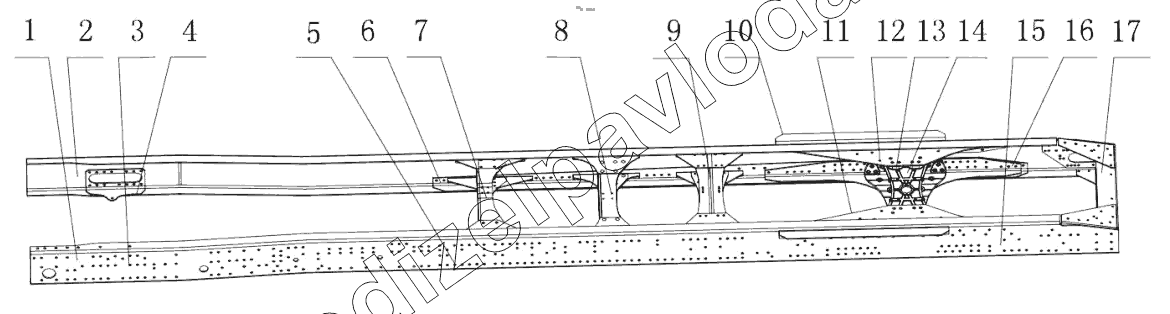

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ95259513340 | DZ95259513340 | Fram assey | Нет на складе | ||
| 1 | DZ95259511151 | Left carling assy | Нет на складе | ||
| 2 | DZ95259511152 | Right carling assy | Нет на складе | ||
| 3 | DZ95259512573 | Low left l stiffening plate | Нет на складе | ||
| 4 | DZ95259512574 | Low right l stiffening plate | Нет на складе | ||
| 5 | DZ95259511153 | Left witnin stiffening plate | Нет на складе | ||
| 6 | DZ95259511154 | Right witnin stiffening plate | Нет на складе | ||
| 7 | DZ95259510252 | Cross member assy | Нет на складе | ||
| 8 | SZ951003105 | Cross member assy | Нет на складе | ||
| 9 | DZ95259510262 | Cross member assy | Нет на складе | ||
| 10 | DZ95259512801 | Angle plate | Нет на складе | ||
| 11 | DZ95259512803 | Upper left junction plate | Нет на складе | ||
| 12 | DZ95259512804 | Upper right junction plate | Нет на складе | ||
| 13 | DZ95259510554 | Base plate | Нет на складе | ||
| 14 | DZ95259510553 | Cross member assy | Нет на складе | ||
| 15 | DZ95259511159 | Left bottom junction plate | Нет на складе | ||
| 16 | DZ95259511188 | Right bottom junction plate | Нет на складе | ||
| 17 | DZ95259510265 | Rear cross member assy | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
