Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. FENDER DC95189951007
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.

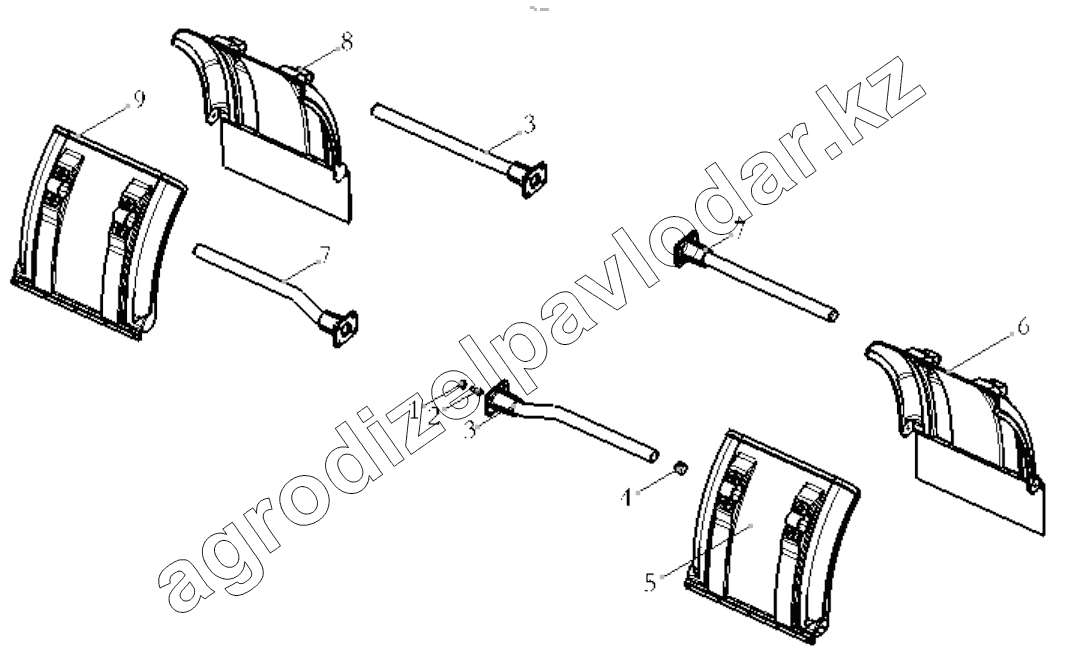

1
2
3
3
4
5
6
7
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q1811440TF2 | Hex bolt | Нет на складе | ||
| 2 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе | ||
| 3 | DZ95189957010 | Carrier assy | Нет на складе | ||
| 4 | 81.96002.0294 | Cover | Нет на складе | ||
| 5 | DZ95259957031 | Front frnder | Нет на складе | ||
| 6 | DZ95259957033 | Rear fender | Нет на складе | ||
| 7 | DZ95189957020 | Carrier assy | Нет на складе | ||
| 8 | DZ95259957034 | Rear fender | Нет на складе | ||
| 9 | DZ95259957032 | Front frnder | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
