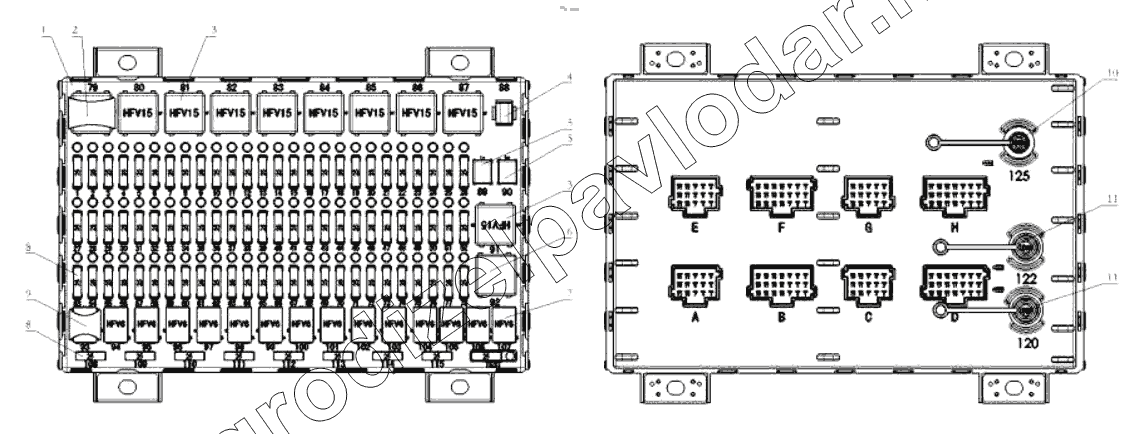

Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. ELECTRIC PANEL
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
3
3
3
3
3
3
3
4
5
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| Q40108 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| Q40308 | Q40308 | Шайба пружинная | Нет на складе | ||
| Q40306 | Q40306 | Шайба | Нет на складе | ||
| Q40106 | Q40106 | Шайба 8х16х2-SТ-А3С | Нет на складе | ||
| 1 | DZ97189584361 | Center eletric panel | Нет на складе | ||
| 2 | DZ97189584375 | Relay puller | Нет на складе | ||
| 3 | DZ97189584372 | Relay | Нет на складе | ||
| 3 | DZ97189584374 | Relay | Нет на складе | ||
| 3 | DZ97189584373 | Relay | Нет на складе | ||
| 4 | 81.66818.0002 | Зажим | Нет на складе | ||
| 5 | 81.25927.0107 | Диод | Нет на складе | ||
| 6 | DZ97189584377 | Diode group | Нет на складе | ||
| 7 | DZ97189584371 | Relay | Нет на складе | ||
| 8 | DZ97189584369 | Fuse wire | Нет на складе | ||
| 8 | DZ97189584366 | Fuse wire | Нет на складе | ||
| 8 | DZ97189584365 | Fuse wire | Нет на складе | ||
| 8 | DZ97189584363 | Fuse wire | Нет на складе | ||
| 8 | DZ97189584362 | Fuse wire | Нет на складе | ||
| 8 | DZ97189584364 | Fuse wire | Нет на складе | ||
| 9 | DZ97189584376 | Mini relay puller | Нет на складе | ||
| 10 | Q340B06 | Nut | Нет на складе | ||
| 11 | Q340B08 | Гайка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
