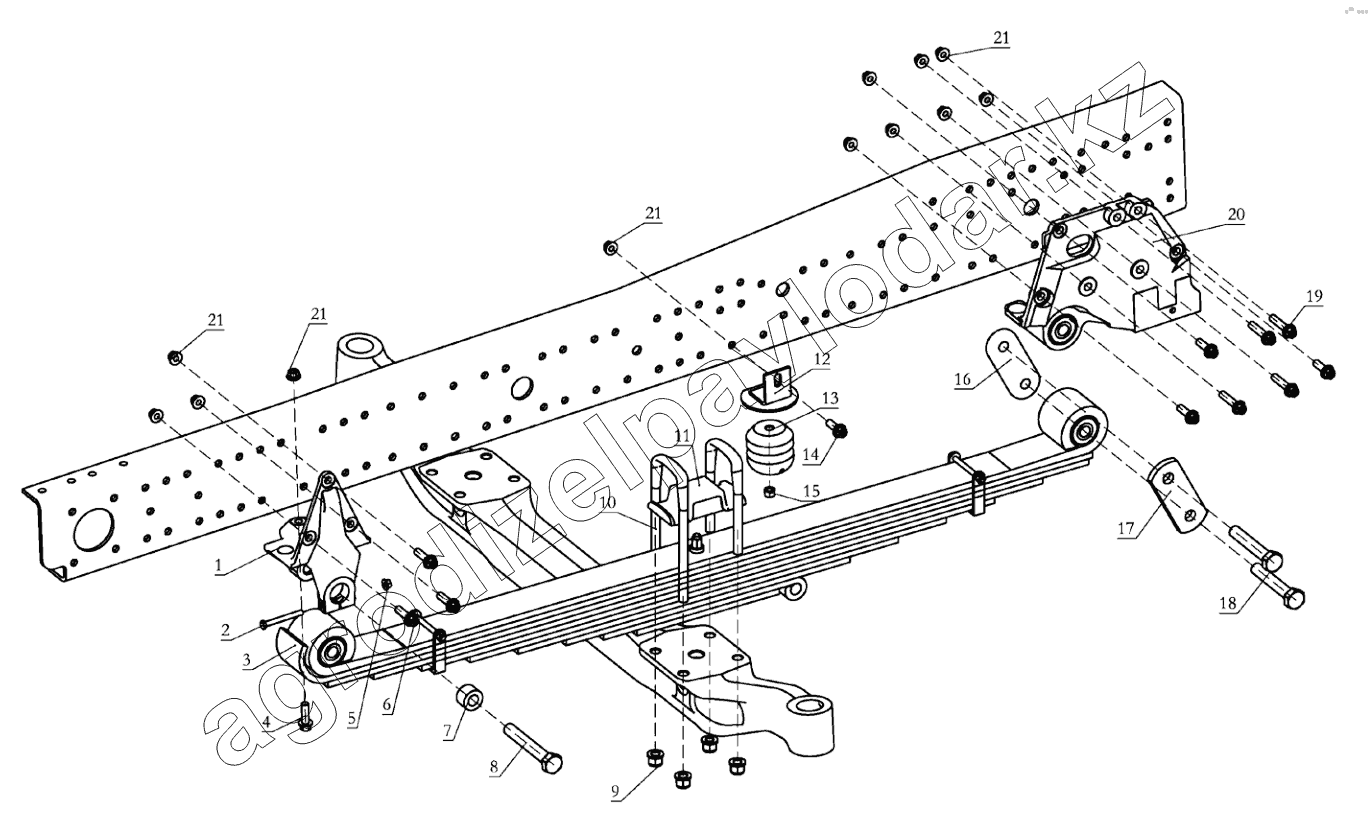

Каталог запасных частей к технике: Shaanxi Shacman SX4256NT324. FRONT SUSPENSION (DC95259690702)
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ95259521431 | Front spring front bracket | Нет на складе | ||
| 2 | Q150B1090TF2 | Hex head bolts-fine pitch | Нет на складе | ||
| 3 | 81.43402.6115 | Front leaf spring assembly | Нет на складе | ||
| 4 | Q1811445TF3 | Hex Flange Face Bearing Bolts-Fine | Нет на складе | ||
| 5 | Q33010T13F2 | All-Metal Hex Flange Face Lock Nut Meter | Нет на складе | ||
| 6 | Q1811450TF3 | Hex Flange Face Bearing Bolts-Fine | Нет на складе | ||
| 7 | 81.41304.0053 | Sleeve | Нет на складе | ||
| 8 | 06.02839.0021 | Hex head bolt | Нет на складе | ||
| 8 | 81.90490.0622 | bolt | Нет на складе | ||
| 9 | 06.11289.0003 | Shoulder nut | Нет на складе | ||
| 10 | DZ95259521200 | Front spring riding bolt | Нет на складе | ||
| 10 | DZ95259521290 | Front spring riding bolt | Нет на складе | ||
| 11 | 81.41335.0084 | Spring clamping plate | Нет на складе | ||
| 12 | 81.43640.5101 | Bracket assembly | Нет на складе | ||
| 13 | 81.96020.6013 | Hollow rubber bumper | Нет на складе | ||
| 14 | Q1811440TF3 | Hex Flange Face Bearing Bolts-Fine | Нет на складе | ||
| 15 | 190003888457 | Гайка самоблокировочная | Нет на складе | ||
| 16 | 81.41303.0079 | Leaf spring connection plate | Нет на складе | ||
| 17 | 81.41303.0080 | Leaf spring connection plate | Нет на складе | ||
| 18 | 06.02839.0012 | Hex head bolt | Нет на складе | ||
| 19 | Q1811445TF3 | Hex Flange Face Bearing Bolts-Fine | Нет на складе | ||
| 19 | Q1811460TF3 | Angle flange face bearing toothed bolt - fine teeth | Нет на складе | ||
| 20 | DZ95259526111 | Front spring left rear bracket assembly | Нет на складе | ||
| 20 | DZ95259526110 | Front spring right rear bracket assembly | Нет на складе | ||
| 21 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
