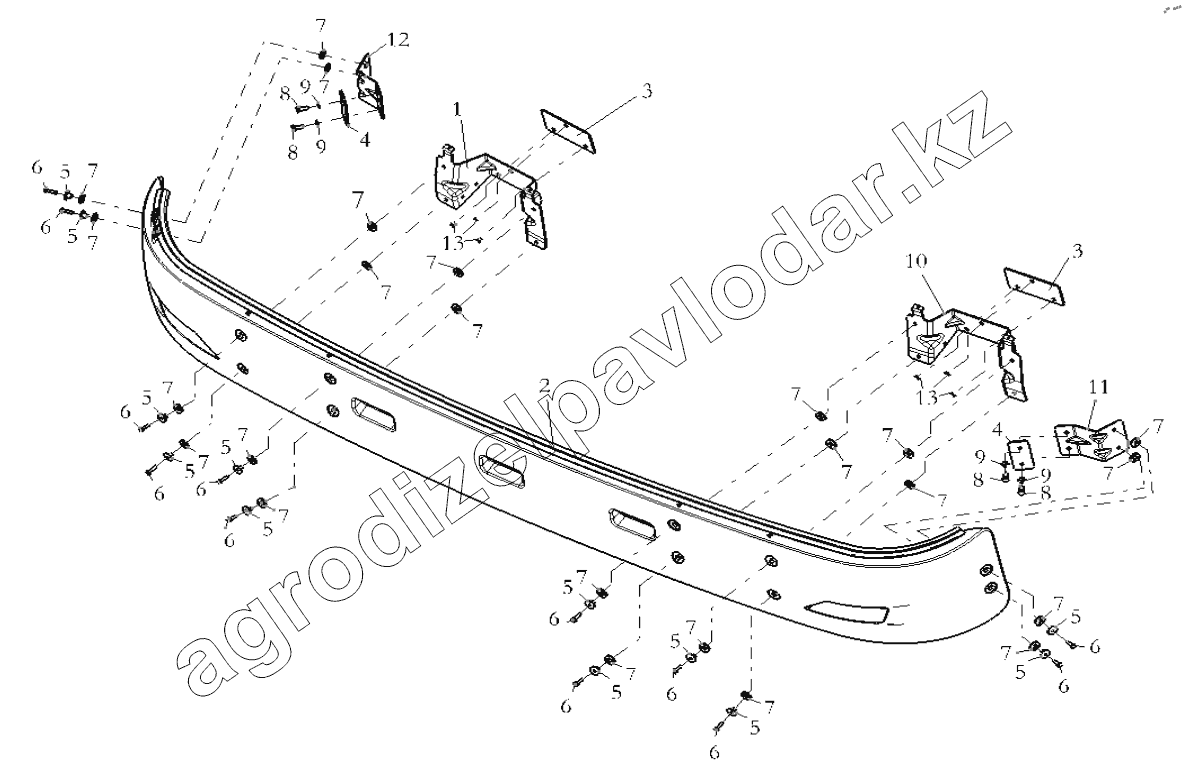

Каталог запасных частей к технике: Shaanxi Shacman SX42564V324 (X3000). SUN VISOR
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
4
4
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ14251880015 | Right front bracket assembly | Нет на складе | ||
| 2 | DZ14251880010 | Sun visor assembly | Нет на складе | ||
| 3 | DZ14251880021 | Front bracket rubber washer | Нет на складе | ||
| 4 | DZ14251880022 | Side bracket rubber washer | Нет на складе | ||
| 5 | DZ14251880023 | Plastic washer | Нет на складе | ||
| 6 | Q2140625 | Болт М8х22-8,8-МАN183-В1 | Нет на складе | ||
| 7 | DZ14251880024 | Rubber washer | Нет на складе | ||
| 8 | Q150B0820 | Болт | Нет на складе | ||
| 9 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 10 | DZ14251880013 | Left front bracket assembly | Нет на складе | ||
| 11 | DZ14251880017 | Left side bracket assembly | Нет на складе | ||
| 12 | DZ14251880019 | Right side bracket assembly | Нет на складе | ||
| 13 | Q340B08 | Гайка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
