Каталог запасных частей к технике: Shaanxi Shacman SX42564V324 (X3000). MUDGUARDS
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15

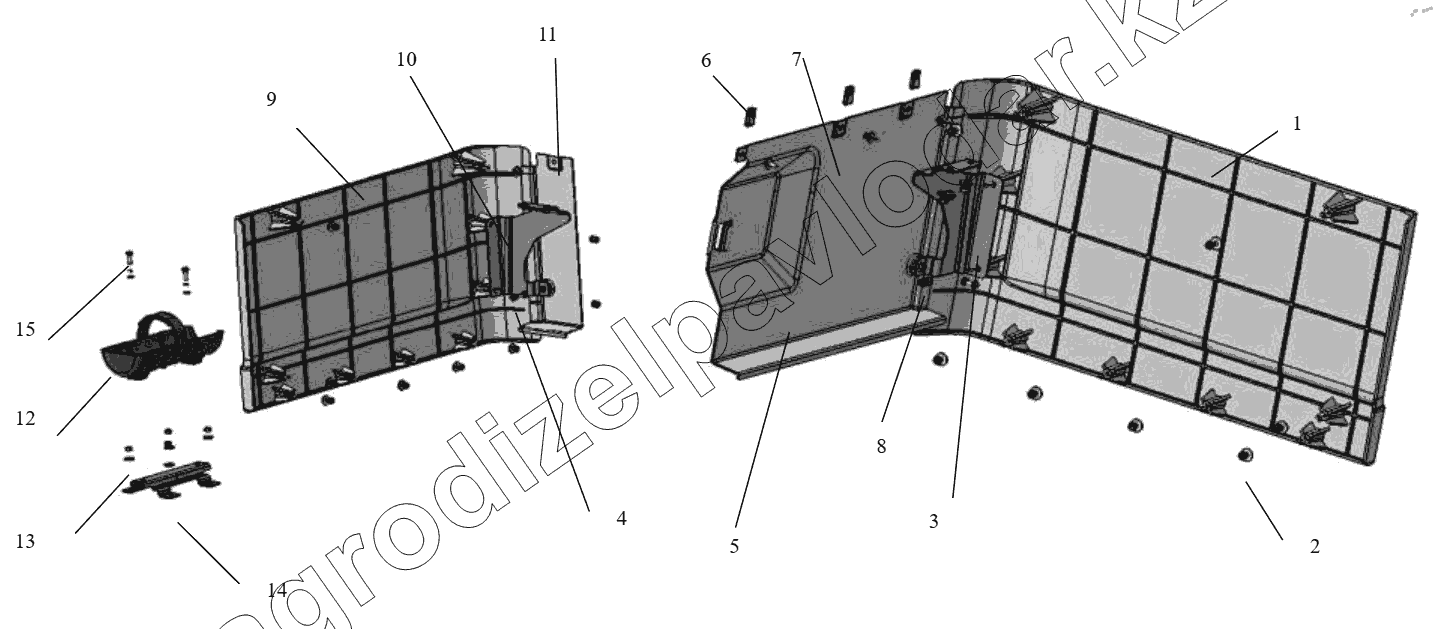

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| Q40206 | Q40206 | Шайба | Нет на складе | ||
| Q40306 | Q40306 | Шайба | Нет на складе | ||
| Q340B06 | Q340B06 | Nut | Нет на складе | ||
| Q40206 | Q40206 | Шайба | Нет на складе | ||
| Q33406 | Q33406 | Hex nut | Нет на складе | ||
| Q2140620 | Q2140620 | Винт | Нет на складе | ||
| Q2714219 | Q2714219 | Cross groove pan head self-tapping screw | Нет на складе | ||
| 1 | DZ14251290027 | Left guard plate | Нет на складе | ||
| 2 | Q40206 | Шайба | Нет на складе | ||
| 3 | DZ14251290043 | Left guard plate bracket assembly | Нет на складе | ||
| 4 | Q40106 | Шайба 8х16х2-SТ-А3С | Нет на складе | ||
| 5 | DZ14251290036 | Left rear enclosure plate | Нет на складе | ||
| 6 | Q39739161 | Type a reed nut | Нет на складе | ||
| 7 | Q40205 | Шайба | Нет на складе | ||
| 8 | Q40106 | Шайба 8х16х2-SТ-А3С | Нет на складе | ||
| 9 | DZ14251290028 | Right guard plate | Нет на складе | ||
| 10 | DZ14251290044 | Rear fixing bracket assembly of right guard plate | Нет на складе | ||
| 11 | DZ14251290038 | Right rear fence | Нет на складе | ||
| 11 | DZ14251290037 | Right rear fence | Нет на складе | ||
| 12 | DZ14251299999 | Fire extinguisher base | Нет на складе | ||
| 12 | DZ14251290073 | Fire extinguisher base | Нет на складе | ||
| 13 | Q33406 | Hex nut | Нет на складе | ||
| 14 | DZ14251290070 | Fire extinguisher mounting bracket assembly | Нет на складе | ||
| 15 | Q2140620 | Винт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
