Каталог запасных частей к технике: Shaanxi Shacman SX42564V324 (X3000). LOWER BERTH
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
10
11

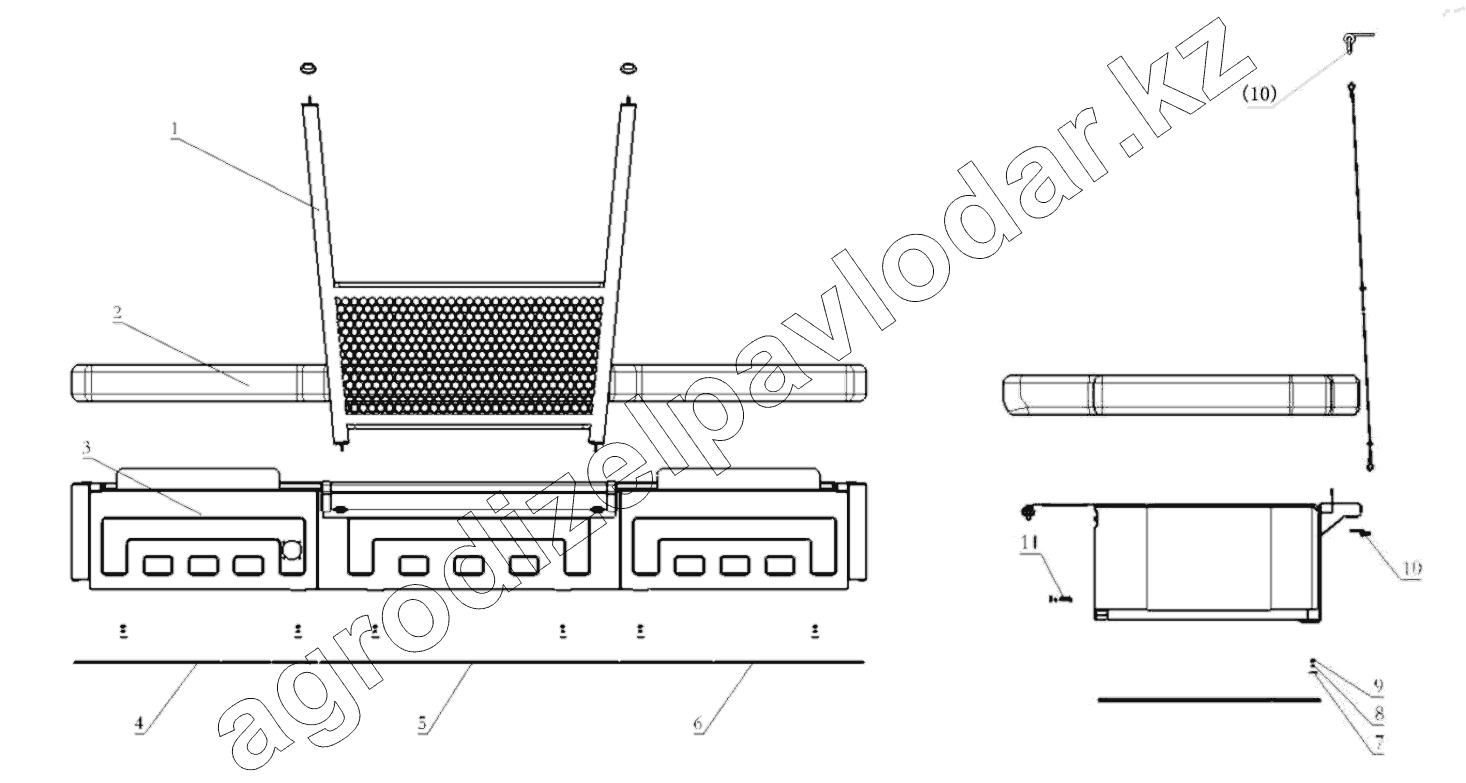

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ14251570192 | Lower sleeper protective net/improved | Нет на складе | ||
| 2 | DZ14251570219 | Sleeper mat | Нет на складе | ||
| 3 | DZ14251570220 | Lower sleeper storage box assembly | Нет на складе | ||
| 4 | DZ14251570188 | Sleeper storage box bottom cushion-right | Нет на складе | ||
| 5 | DZ14251570186 | Sleeper storage box bottom cushion-medium | Нет на складе | ||
| 6 | DZ14251570187 | Sleeper storage box bottom cushion-left | Нет на складе | ||
| 7 | Q40206 | Шайба | Нет на складе | ||
| 8 | Q40306 | Шайба | Нет на складе | ||
| 9 | Q340B06 | Nut | Нет на складе | ||
| 10 | DZ14251570094 | Sleeper protective net mounting bracket | Нет на складе | ||
| 11 | Q2140625 | Болт М8х22-8,8-МАN183-В1 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
