Каталог запасных частей к технике: Shaanxi Shacman SX42564V324 (X3000). HYDRAULIC DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29

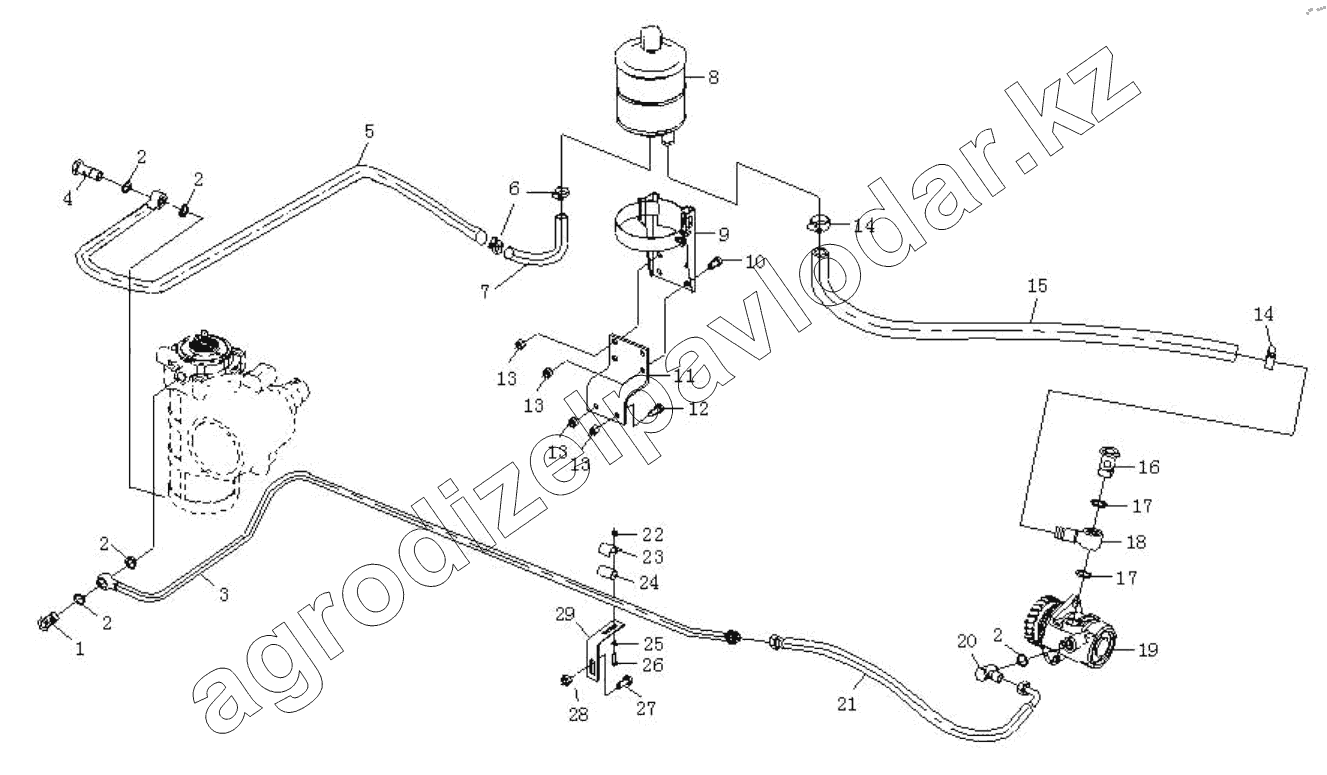

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| Q150B0620 | Q150B0620 | Hex.screw | Нет на складе | ||
| SZ947000860 | SZ947000860 | Clip | Нет на складе | ||
| DZ9100470039 | DZ9100470039 | Spring jacket | Нет на складе | ||
| 1 | 190003962632 | Болт | Нет на складе | ||
| 2 | Q72318 | Шайба уплотнительная | Нет на складе | ||
| 3 | DZ97189470226 | Delivery line | Нет на складе | ||
| 4 | 190003962632 | Болт | Нет на складе | ||
| 5 | DZ95189470104 | Relivery line | Нет на складе | ||
| 6 | 190003989336 | Clip | Нет на складе | ||
| 7 | DZ95189470012 | Rubber hose | Нет на складе | ||
| 8 | DZ95189470063 | Oil container assy | Нет на складе | ||
| 9 | DZ9100470040 | Кронштейн бачка в сборе | Нет на складе | ||
| 10 | Q150B1020T1F3 | Hex screw | Нет на складе | ||
| 11 | DZ95259470023 | Bracket | Нет на складе | ||
| 12 | Q150B1030T1F3 | Hex screw | Нет на складе | ||
| 13 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 14 | 190003989301 | Clip | Нет на складе | ||
| 15 | DZ9100470051 | Hose | Нет на складе | ||
| 16 | 190003962651 | Болт | Нет на складе | ||
| 17 | 190003098031 | Шайба уплотнительная | Нет на складе | ||
| 18 | 199100470076 | Гайка-штуцер | Нет на складе | ||
| 19 | DZ97189470215 | Steering pump | Нет на складе | ||
| 20 | 190003962632 | Болт | Нет на складе | ||
| 21 | DZ91189470004 | Полиуретановый шланг в сборе | Нет на складе | ||
| 22 | Q340B06 | Nut | Нет на складе | ||
| 23 | 118800730187 | Pipe clamp | Нет на складе | ||
| 23 | 138091360181 | Хомут | Нет на складе | ||
| 24 | 161000060211 | Резиновый шланг | Нет на складе | ||
| 25 | Q40206 | Шайба | Нет на складе | ||
| 26 | Q150B0630 | Болт | Нет на складе | ||
| 27 | Q150B1030T2F3 | Hex screw | Нет на складе | ||
| 28 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 29 | DZ9100470015 | Bracket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
