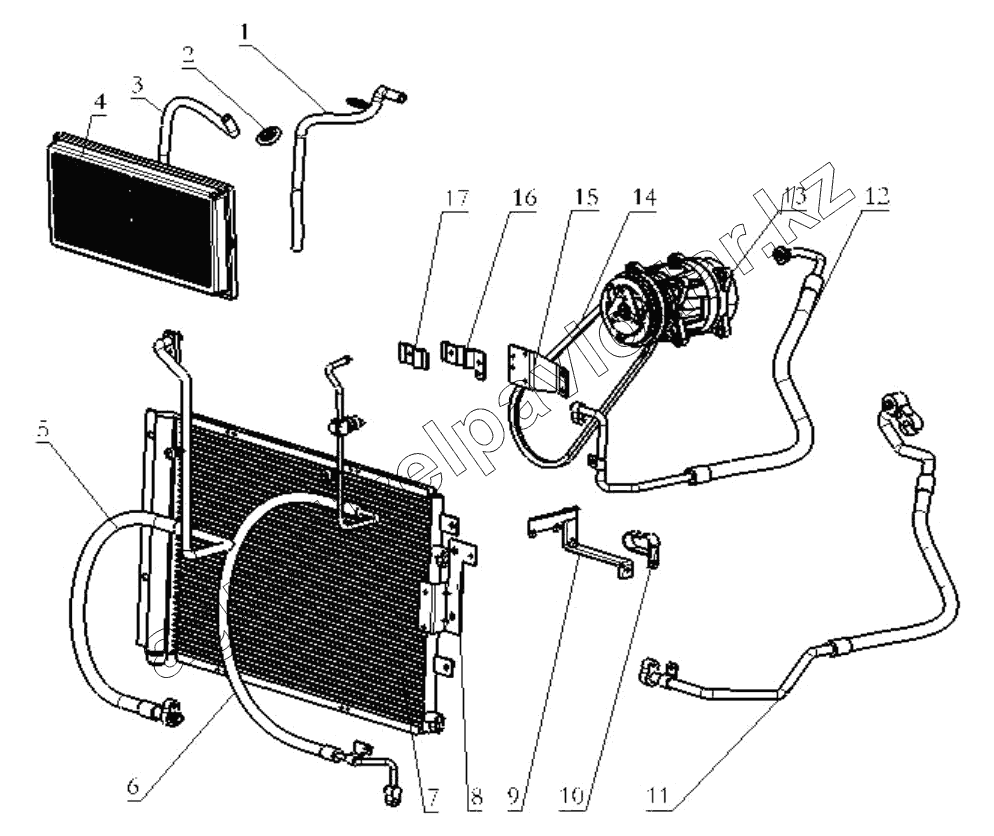

Каталог запасных частей к технике: Shaanxi Shacman SX42564V324 (X3000). AIR CONDITION PIPES
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
12
12
12
12
13
13
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ13241824602 | DZ13241824602 | Belt | Нет на складе | ||
| SZ915000001 | SZ915000001 | Belt | Нет на складе | ||
| DZ13241824603 | DZ13241824603 | Multi-wedge belt | Нет на складе | ||
| DZ13241845102 | DZ13241845102 | Compressor belt | Нет на складе | ||
| DZ13241824605 | DZ13241824605 | Belt | Нет на складе | ||
| 1 | DZ14251841012 | Front drain pipe | Нет на складе | ||
| 2 | DZ14251841001 | Drain pipe plugging cover | Нет на складе | ||
| 3 | DZ14251841011 | Drain pipe | Нет на складе | ||
| 4 | DZ13241841430 | Filter housing assembly | Нет на складе | ||
| 5 | DZ14251841014 | Evaporator outlet pipe | Нет на складе | ||
| 6 | DZ14251845004 | Evaporator inlet pipe | Нет на складе | ||
| 7 | DZ13241824370 | Subcooled condenser assembly | Нет на складе | ||
| 8 | DZ14251845008 | Pipeline bracket | Нет на складе | ||
| 9 | DZ14251845009 | Pipeline bracket | Нет на складе | ||
| 10 | DZ14251845011 | Pipe clamp | Нет на складе | ||
| 11 | DZ14251845030 | Evaporator-compressor connecting tube two | Нет на складе | ||
| 11 | DZ14251845026 | Compressor inlet pipe | Нет на складе | ||
| 11 | DZ14251845024 | Compressor inlet pipe | Нет на складе | ||
| 11 | DZ14251845014 | Compressor inlet pipe | Нет на складе | ||
| 11 | DZ14251845006 | Compressor inlet pipe | Нет на складе | ||
| 12 | DZ14251845027 | Compressor-condenser connecting tube | Нет на складе | ||
| 12 | DZ14251845005 | Compressor-condenser connection pipe (HX/WP10) | Нет на складе | ||
| 12 | DZ14251845013 | Compressor Outlet | Нет на складе | ||
| 12 | DZ14251845025 | Compressor-condenser connecting tube | Нет на складе | ||
| 12 | DZ14251845029 | Compressor-condenser connecting tube | Нет на складе | ||
| 13 | DZ95189154010 | Compressor assembly | Нет на складе | ||
| 13 | DZ13241845010 | Compressor assembly | Нет на складе | ||
| 13 | DZ13241824112 | Compressor assembly | Нет на складе | ||
| 13 | DZ95189154012 | Compressor assembly | Нет на складе | ||
| 14 | DZ13241824601 | Belt | Нет на складе | ||
| 15 | DZ13241821204 | Кронштейн | Нет на складе | ||
| 16 | DZ14251845007 | Pipe clamp | Нет на складе | ||
| 17 | DZ13241821502 | Fixed clip | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
