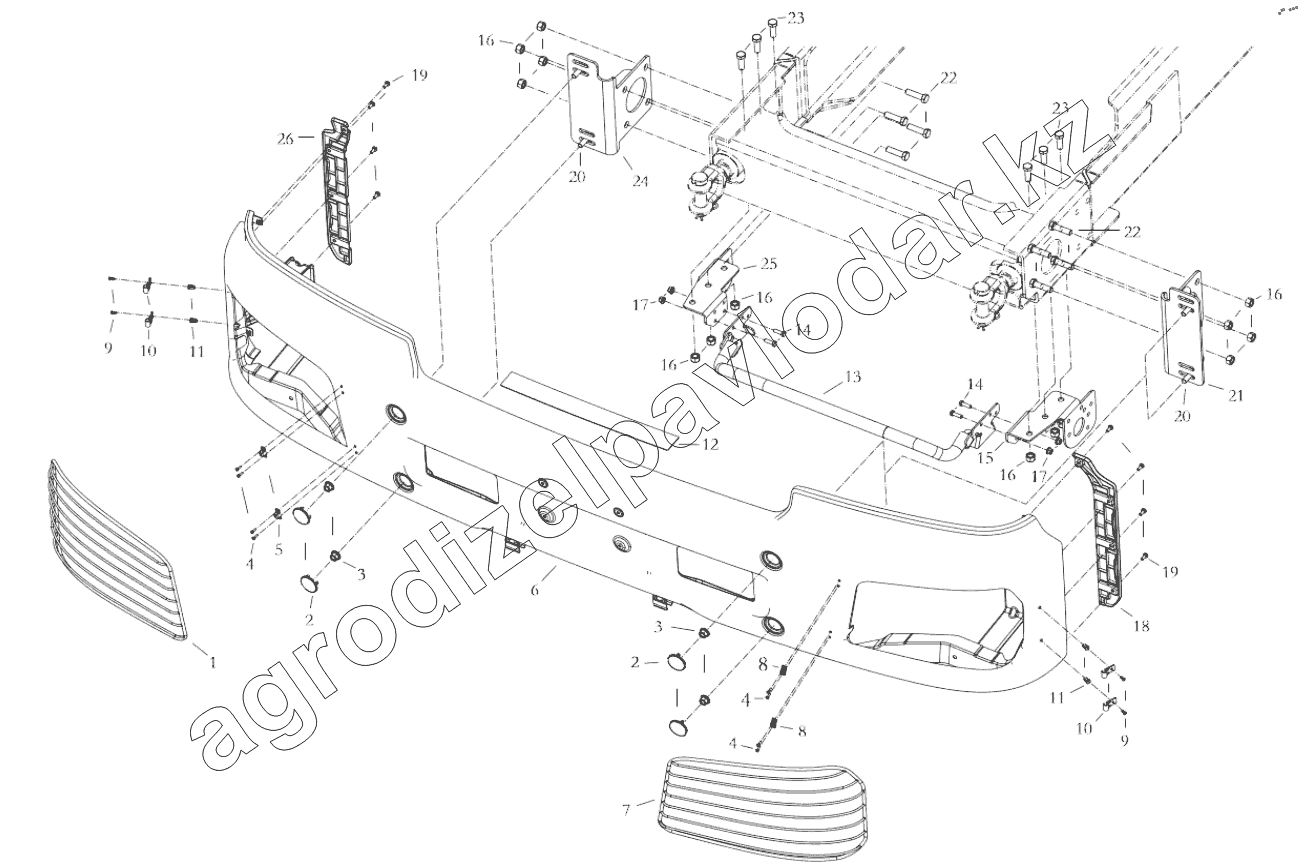

Каталог запасных частей к технике: Shaanxi Shacman SX33186T386 (X3000). BUMPER
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
2
2
2
2
3
3
4
4
4
5
6
6
6
6
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
16
16
16
16
16
17
17
18
19
19
20
20
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ97259623019 | Right headlight protect | Нет на складе | ||
| 2 | DZ97259623006 | Cover | Нет на складе | ||
| 2 | DZ97259623125 | Cover | Нет на складе | ||
| 3 | Q33012 | Hex lock nut | Нет на складе | ||
| 4 | Q2540416 | Pan-head screw | Нет на складе | ||
| 5 | DZ97259623007 | Right headlight protect clip | Нет на складе | ||
| 6 | DZ97259623190 | Synthetic bumper assembly | Нет на складе | ||
| 6 | DZ97259623110 | Synthetic bumper assembly | Нет на складе | ||
| 6 | DZ97259623150 | Synthetic bumper assembly | Нет на складе | ||
| 6 | DZ97259623010 | Synthetic bumper assembly | Нет на складе | ||
| 7 | DZ97259623017 | Left headlight protect | Нет на складе | ||
| 8 | DZ97259623047 | Right headlight protect clip | Нет на складе | ||
| 9 | Q2620412 | Pan-head screw | Нет на складе | ||
| 10 | DZ97259623020 | Headlight protect clip | Нет на складе | ||
| 11 | DZ97259623018 | Expand nut | Нет на складе | ||
| 12 | DZ97189621026 | Skidproof board | Нет на складе | ||
| 13 | DZ97259623003 | First board assembly | Нет на складе | ||
| 13 | DZ97259623120 | First board assembly | Нет на складе | ||
| 14 | Q150B0825 | Болт | Нет на складе | ||
| 15 | DZ97259623051 | Bracket left | Нет на складе | ||
| 16 | Q33414 | Гайка | Нет на складе | ||
| 17 | Q33008 | Nut | Нет на складе | ||
| 18 | DZ97259623011 | Trim left | Нет на складе | ||
| 19 | Q2300616 | Cross groove pan head screw and flat washer assembly | Нет на складе | ||
| 20 | Q150B1230 | Hex lock screw | Нет на складе | ||
| 21 | DZ97259623004 | Hex Screw | Нет на складе | ||
| 22 | Q150B1450 | Hex head bolt | Нет на складе | ||
| 23 | Q32012 | Hexagonal flange face nut | Нет на складе | ||
| 24 | DZ97259623046 | Position base right | Нет на складе | ||
| 25 | DZ97259623052 | Bracket right | Нет на складе | ||
| 26 | DZ97259623012 | Trim right | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
