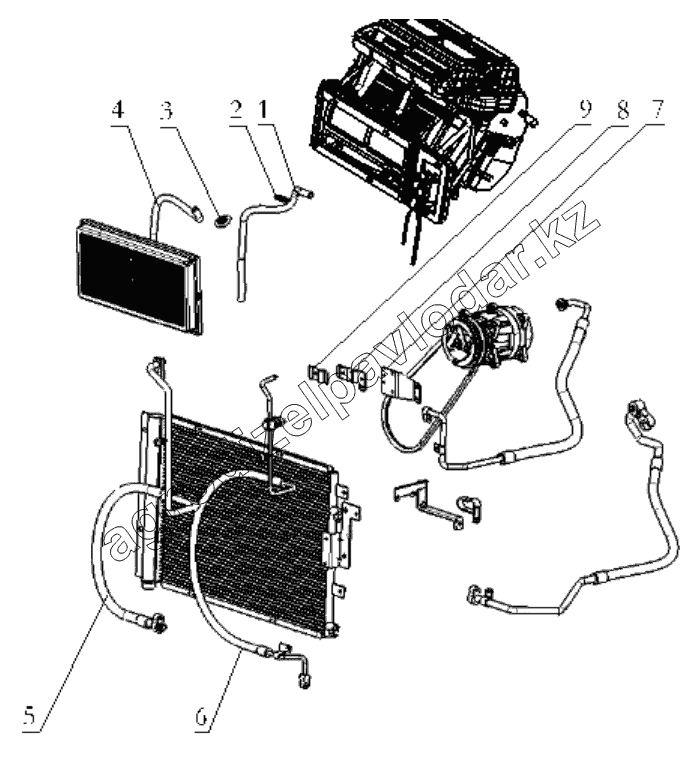

Каталог запасных частей к технике: Shaanxi Shacman SX33186T386 (X3000). AIR CONDITION PIPES
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ14251841011 | Drain pipe | Нет на складе | ||
| 2 | DZ14251841001 | Drain pipe plugging cover | Нет на складе | ||
| 3 | DZ14251841021 | Rubber sheath | Нет на складе | ||
| 4 | DZ14251841012 | Front drain pipe | Нет на складе | ||
| 5 | DZ14251841014 | Evaporator outlet pipe | Нет на складе | ||
| 6 | DZ14251845004 | Evaporator inlet pipe | Нет на складе | ||
| 7 | DZ13241821204 | Кронштейн | Нет на складе | ||
| 8 | DZ14251845007 | Pipe clamp | Нет на складе | ||
| 9 | DZ13241821502 | Fixed clip | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
