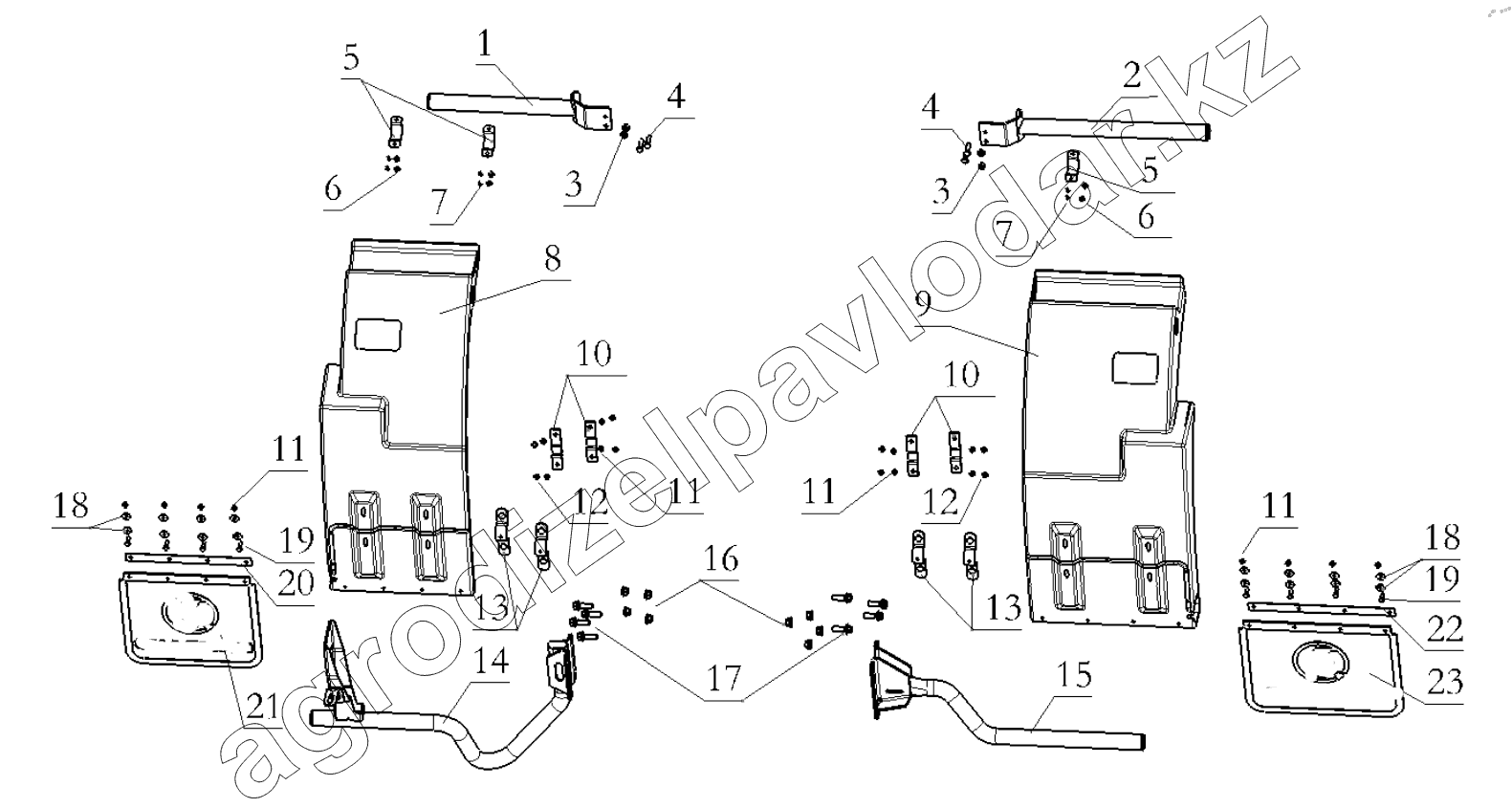

Каталог запасных частей к технике: Shaanxi Shacman SX331863366 (X3000). FENDER SYSTEM
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
11
11
12
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ14251230010 | Bracket assembly left | Нет на складе | ||
| 2 | DZ14251230320 | Right front support assembly | Нет на складе | ||
| 3 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 4 | Q150B1030T1F3 | Hex screw | Нет на складе | ||
| 5 | 81.97445.0208 | Хомут | Нет на складе | ||
| 6 | Q402B05 | Washe | Нет на складе | ||
| 7 | Q2610520 | Grooved hex collar bolt | Нет на складе | ||
| 8 | SZ123000788 | Mudguards left rear | Нет на складе | ||
| 9 | DZ13241230414 | Mudguards right rear | Нет на складе | ||
| 10 | 81.61243.0091 | Пластина соединения | Нет на складе | ||
| 11 | Q33008T2F60 | Hexagon nut | Нет на складе | ||
| 12 | Q402B08 | Hex bolt | Нет на складе | ||
| 13 | DZ13241230068 | Clip assembly | Нет на складе | ||
| 14 | DZ13241230140 | Bracket assembly left | Нет на складе | ||
| 15 | DZ14251231500 | Bracket assembly right | Нет на складе | ||
| 16 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе | ||
| 17 | Q151B1455TF3 | Hex head bolts | Нет на складе | ||
| 18 | Q402B08 | Hex bolt | Нет на складе | ||
| 19 | Q140B0825T1F60L | Screw and washer | Нет на складе | ||
| 20 | DZ14251230044 | Mud flap mound layer | Нет на складе | ||
| 21 | DZ13241230104 | Mud flap | Нет на складе | ||
| 22 | DZ13241230024 | Mud flap mound layer | Нет на складе | ||
| 23 | DZ13241230101 | Mud flap | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
