Каталог запасных частей к технике: Shaanxi Shacman SX331863366 (X3000). AIR CONDITION PIPES
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9

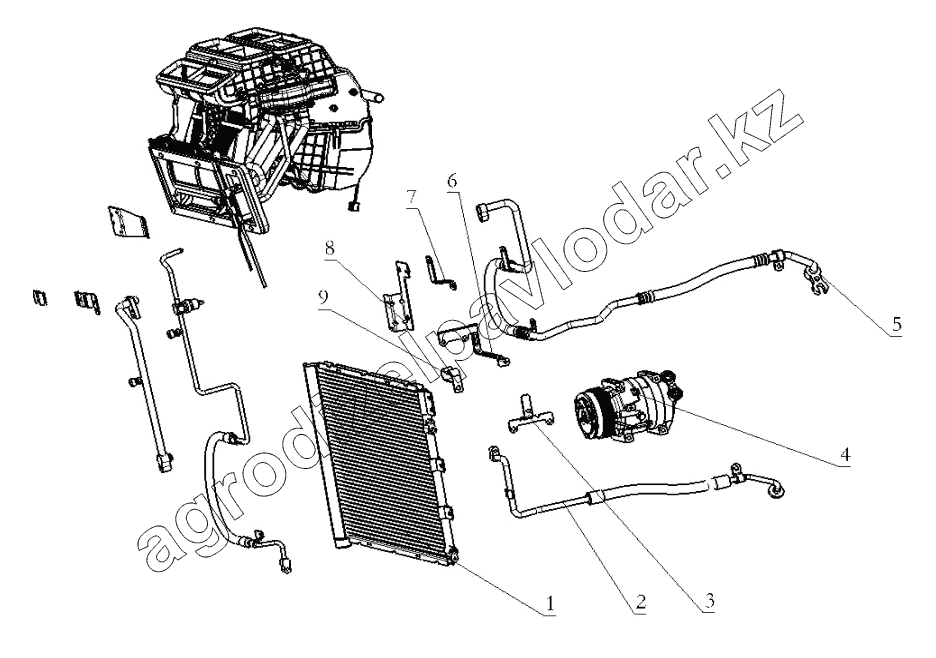

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ13241824370 | Subcooled condenser assembly | Нет на складе | ||
| 2 | DZ14251845032 | Compressor condenser connection pipe | Нет на складе | ||
| 3 | DZ14251845034 | Pipe support | Нет на складе | ||
| 4 | DZ15221840303 | Compressor assembly | Нет на складе | ||
| 5 | DZ14251848511 | Evaporator compressor connecting pipe | Нет на складе | ||
| 6 | DZ14251848901 | Pipe fixing bracket | Нет на складе | ||
| 7 | DZ13241845122 | Pipeline bracket | Нет на складе | ||
| 8 | DZ14251845008 | Pipeline bracket | Нет на складе | ||
| 9 | DZ14251845011 | Pipe clamp | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
