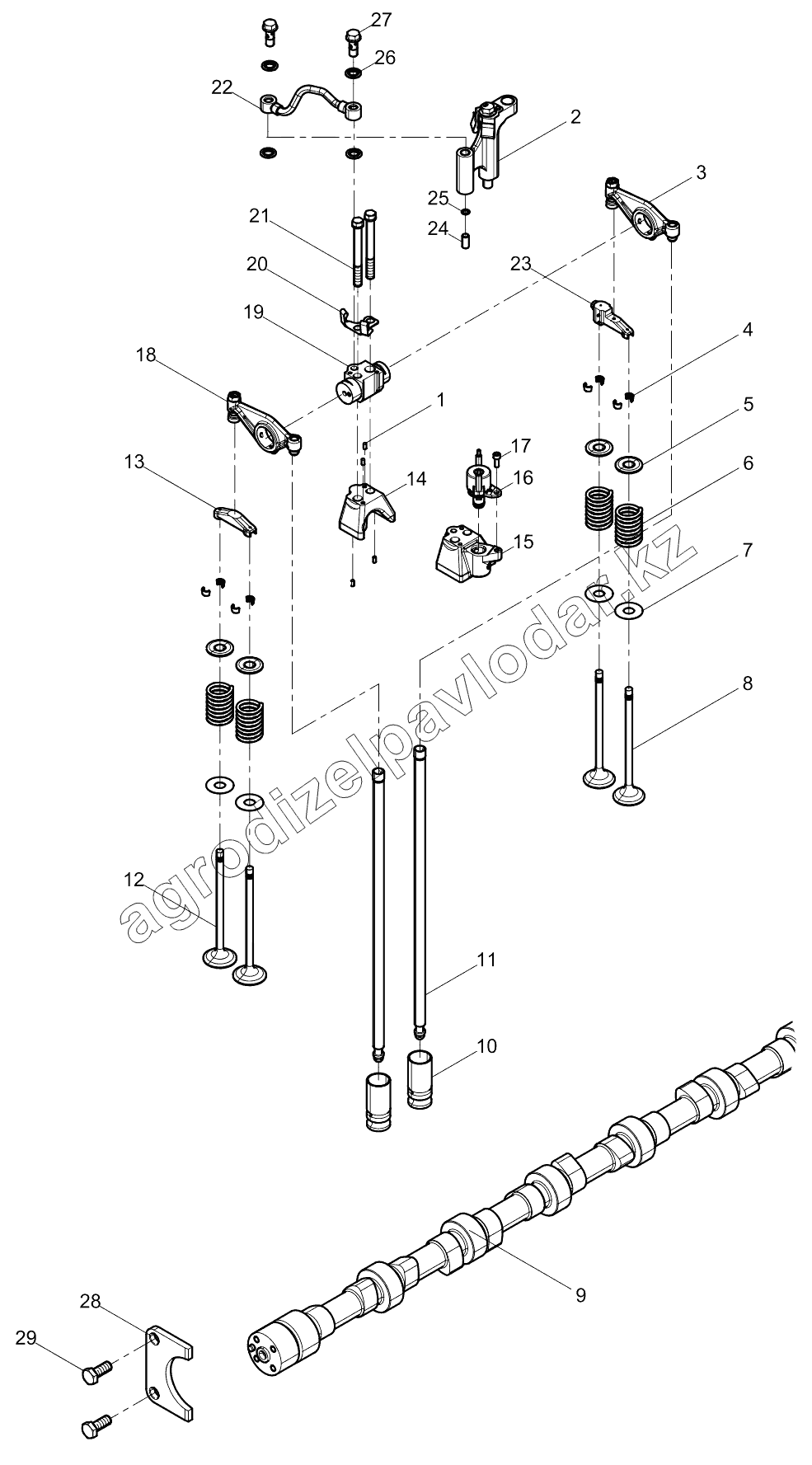

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). VALVE TRAIN GROUP
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 612639000087 | Цилиндрическая шпонка | Нет на складе | ||
| 2 | 1001421651 | Evb bracket assembly | Нет на складе | ||
| 3 | 1003189325 | Exhaust rocker arm assembly | Нет на складе | ||
| 4 | 612630050015 | Замочная скоба клапан | Нет на складе | ||
| 5 | 612630050014 | Верхнее гнездо пружины клапана | Нет на складе | ||
| 6 | 612630050005 | Пружина клапана | Нет на складе | ||
| 7 | 612630050019 | Нижнее гнездо пружины клапана | Нет на складе | ||
| 8 | 1000059377 | Exhaust valve | Нет на складе | ||
| 9 | 1004878645 | Camshaft assembly | Нет на складе | ||
| 10 | 612630050100 | Tappet | Нет на складе | ||
| 11 | 1001458375 | Push rod | Нет на складе | ||
| 12 | 1001377941 | Intake valve | Нет на складе | ||
| 13 | 1001243202 | Valve bridge | Нет на складе | ||
| 14 | 1000570243 | Rocker arm shaft seat | Нет на складе | ||
| 15 | 1000570245 | Rocker arm shaft seat assembly | Нет на складе | ||
| 16 | 612630190017 | Electromagnetic valve assembly | Нет на складе | ||
| 17 | 90013050006S | Inner hexagon socket head cap screw | Нет на складе | ||
| 18 | 1000881645 | Rocker arm set | Нет на складе | ||
| 19 | 1000570248 | Rocker arm shaft set | Нет на складе | ||
| 20 | 1000719455 | Harness bracket | Нет на складе | ||
| 21 | 612639000102 | Inner hexagon socket head cap screw | Нет на складе | ||
| 22 | 1000721163 | Evb oil-inlet pipe assembly | Нет на складе | ||
| 23 | 1000195591 | Exhause valve bridge set | Нет на складе | ||
| 24 | 612630040249 | Dowel pin | Нет на складе | ||
| 25 | 90017510083 | O-ring | Нет на складе | ||
| 26 | 13057039 | Assembled sealing washer | Нет на складе | ||
| 27 | 612630040269 | Bolt | Нет на складе | ||
| 28 | 612630030002 | Упорная планка кулачкового вала | Нет на складе | ||
| 29 | 90003802443S | Bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
