Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). UPPER COVER ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

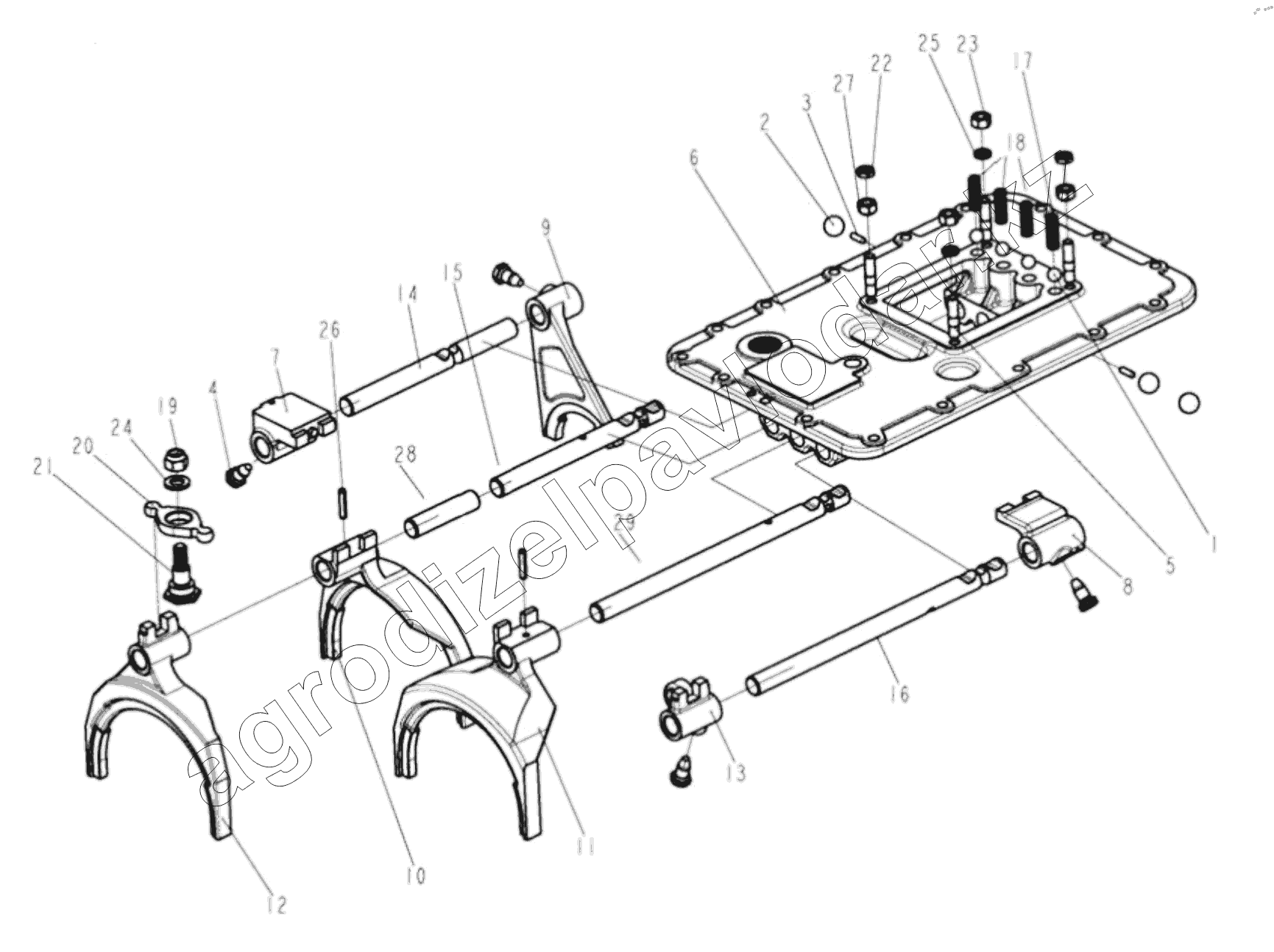

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 12JSDX240TA-1702010-23 | 12JSDX240TA-1702010-23 | Upper cover assembly | Нет на складе | ||
| 11066 | 11066 | Шпилька | Нет на складе | ||
| 11066- 1 | 11066- 1 | Stud bolt | Нет на складе | ||
| 1 | 12_7G100BGB-T308 | Стальной шарик | Нет на складе | ||
| 2 | 19_5G100BGB-T308 | Steel ball | Нет на складе | ||
| 3 | 1634 | Фиксатор | Нет на складе | ||
| 4 | 3220 | Винт | Нет на складе | ||
| 5 | Q1421038M | Pre coated hexagonal head bolt and spring washer assembly | Нет на складе | ||
| 6 | 12JS160T- 1702015-Y | Upper cover | Нет на складе | ||
| 7 | 12JS160T- 1702050-2 | Reverse gear guide block assembly | Нет на складе | ||
| 8 | 12JS160T- 1702054 | 5th and 6th gear guide block | Нет на складе | ||
| 9 | 12JS160T- 1702055 | Reverse shift fork | Нет на складе | ||
| 10 | 12JSDX240T- 1702056 | 1st and 2nd gear fork | Нет на складе | ||
| 11 | 12JSDX240T- 1702057 | Third and fourth gear fork | Нет на складе | ||
| 12 | 12JSDX240TA- 1702058 | 5th and 6th gear shift fork | Нет на складе | ||
| 13 | 12JS160T- 1702059- 1 | Shift guide block for 5th and 6th gears | Нет на складе | ||
| 14 | 12JSDX240T- 1702063 | Reverse shift fork shaft | Нет на складе | ||
| 15 | 12JSDX240T- 1702064 | 1st, 2nd, 3rd, 4th shift fork shaft | Нет на складе | ||
| 16 | 12JSDX240T- 1702066 | 5th and 6th shift fork shaft | Нет на складе | ||
| 17 | F96084-5 | Compression spring | Нет на складе | ||
| 18 | F96084-5 | Compression spring | Нет на складе | ||
| 19 | GB889-80-M12X125 | Гайка | Нет на складе | ||
| 20 | JS100A- 1702072 | Swinging paddle | Нет на складе | ||
| 21 | JS100A- 1702073 | Support shaft pin | Нет на складе | ||
| 22 | Q351B10 | Гайка | Нет на складе | ||
| 23 | Q361B10 | Гайка № 2 | Нет на складе | ||
| 24 | Q40112 | Шайба | Нет на складе | ||
| 25 | Q40310 | Шайба | Нет на складе | ||
| 26 | Q5280630 | Штифт | Нет на складе | ||
| 27 | X- 1-603 | Hexagon nut | Нет на складе | ||
| 28 | 12JS160T- 1702067- 1 | 5th and 6th shift fork shaft | Нет на складе | ||
| 29 | 12JSDX240TA- 1702064 | 1st, 2nd, 3rd, 4th shift fork shaft | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
