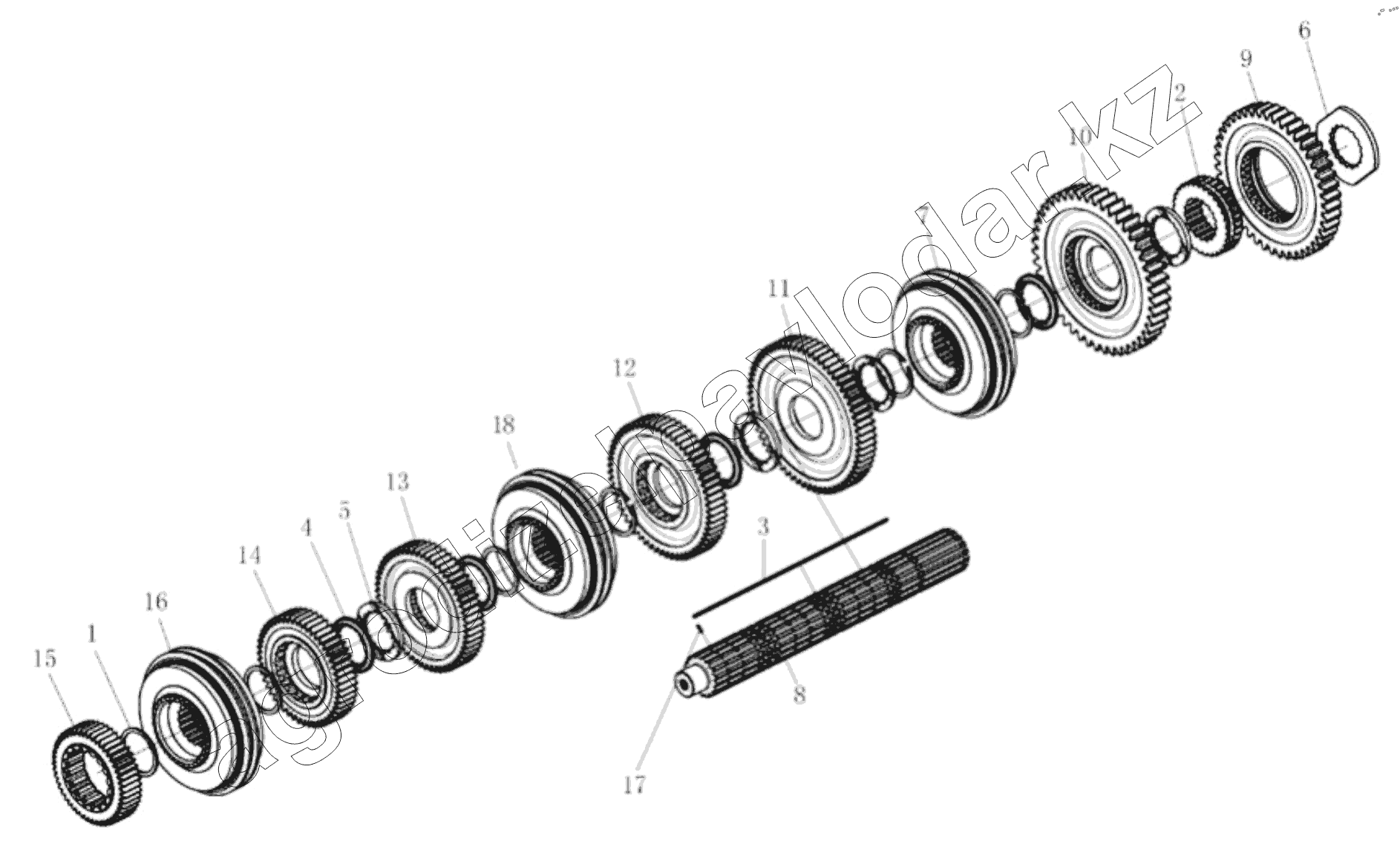

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). SECOND SHAFT ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 12JSDX220TA-1701100-1 | 12JSDX220TA-1701100-1 | Second shaft assembly | Нет на складе | ||
| 1 | 9JS200T- 1701123 | Stop ring | Нет на складе | ||
| 2 | 12JSDX240T- 1701108 | Sliding sleeve | Нет на складе | ||
| 3 | 12JSDX220T- 1701121B | Second shaft hexagonal key | Нет на складе | ||
| 5 | 9JS200T- 1701122 | Spindle gear gasket | Нет на складе | ||
| 6 | 12JSDX240T- 1701125 | Second shaft reverse gear gasket | Нет на складе | ||
| 7 | 12JSDX240T- 1701170- 1 | First and second gear synchronizer assembly | Нет на складе | ||
| 8 | 12JSDX240T- 1701105 | Second shaft | Нет на складе | ||
| 9 | 12JSDX240T- 1701110 | Second shaft reverse gear | Нет на складе | ||
| 10 | 12JSDX240T- 1701111- 1 | Second shaft first gear | Нет на складе | ||
| 11 | 12JSDX240T- 1701112-2 | Second shaft second gear | Нет на складе | ||
| 12 | 12JSDX240TA- 1701113 | Second shaft third gear | Нет на складе | ||
| 13 | 12JSDX240TA- 1701114 | Second shaft fourth gear | Нет на складе | ||
| 14 | 12JSDX240TA- 1701115 | Second shaft fifth gear | Нет на складе | ||
| 15 | 12JSDX240TA- 1701116 | First shaft gear | Нет на складе | ||
| 16 | 12JSDX240T- 1701190-2 | 5th and 6th synchronizer assembly | Нет на складе | ||
| 17 | Q5280310 | Стопор | Нет на складе | ||
| 18 | 12JSDX240T- 1701180- 1 | Synchronizer assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
