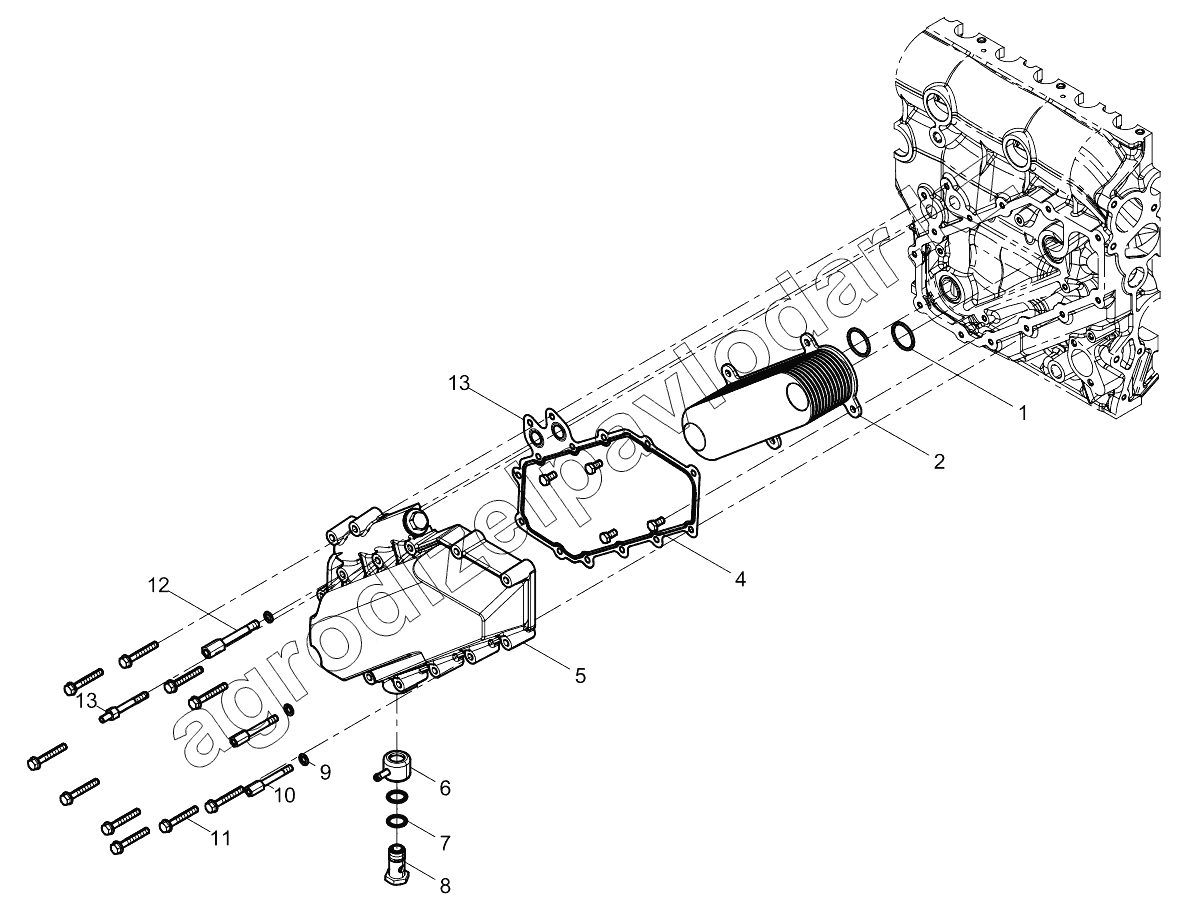

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). OIL COOLER GROUP
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
4
5
6
7
8
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 612630010107 | Уплотнительное кольцо | Нет на складе | ||
| 2 | 612700010021 | Oil cooler assembly | Нет на складе | ||
| 3 | 1002864964 | Oil cooler cap gasket | Нет на складе | ||
| 4 | 90003802411S | Hexagon head bolt | Нет на складе | ||
| 5 | 1003285150 | Oil cooler cap assembly | Нет на складе | ||
| 6 | 612640010004 | Water pipe connector | Нет на складе | ||
| 7 | 13034050 | Assembled sealing washer | Нет на складе | ||
| 8 | 612600130053 | Bolt | Нет на складе | ||
| 9 | 90003932023 | Шайба пружинная В8 D00137 | Нет на складе | ||
| 10 | 1000181085 | Back-up block | Нет на складе | ||
| 11 | 612639000073 | Болт | Нет на складе | ||
| 12 | 612600013554 | Back-up block | Нет на складе | ||
| 13 | 1001689904 | Back-up block | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
