Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). INTERMEDIATE SHAFT ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10

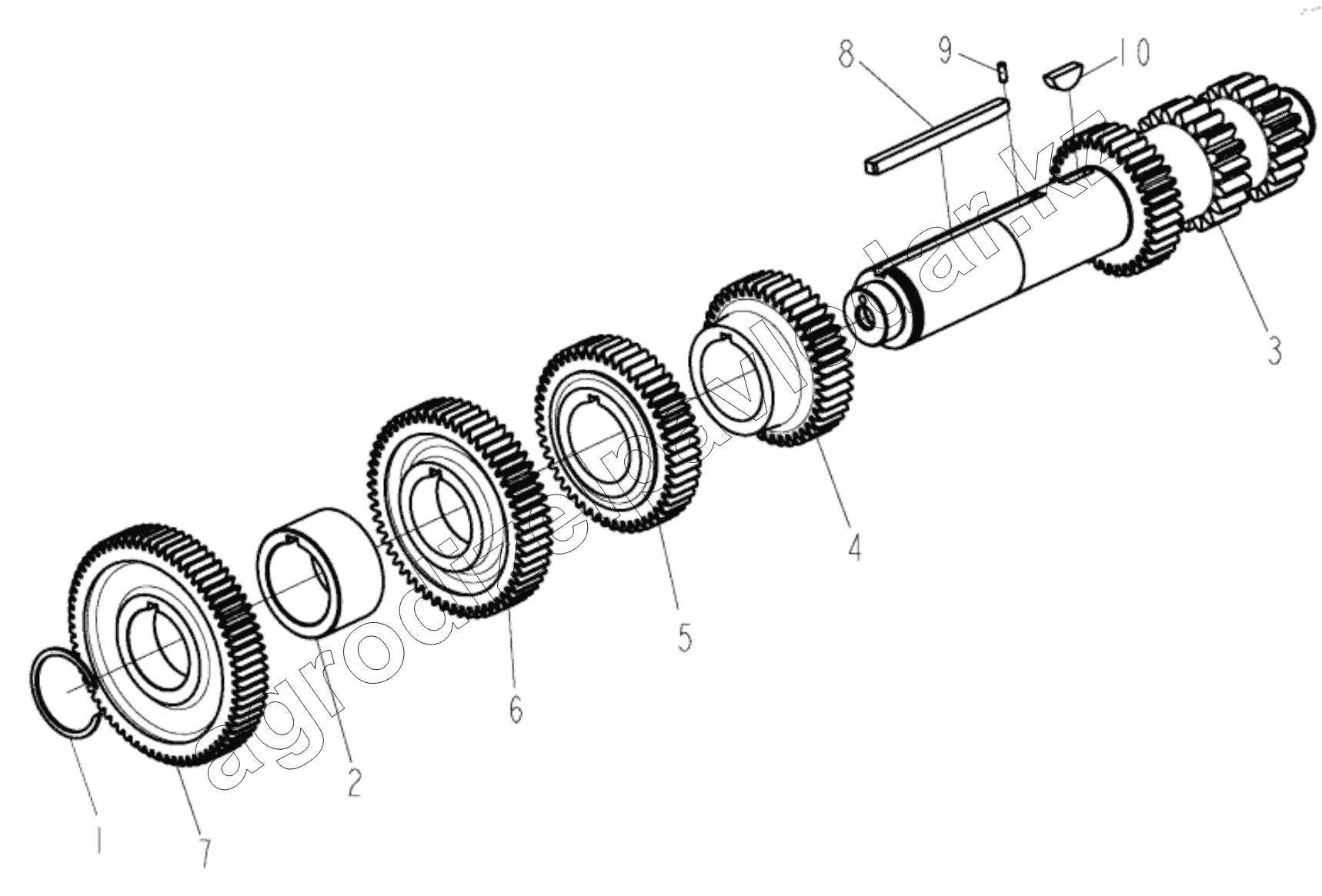

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 12JSDX220TA-1701047 | 12JSDX220TA-1701047 | Intermediate shaft assembly | Нет на складе | ||
| 1 | 6DS100T- 1701058 | Intermediate shaft stop ring | Нет на складе | ||
| 2 | 12JSDX240T- 1701057 | Spacer sleeve | Нет на складе | ||
| 3 | 12JSDX240T- 1701049-2 | Right intermediate shaft | Нет на складе | ||
| 4 | 12JSDX240TA- 1701050 | Intermediate shaft third gear | Нет на складе | ||
| 5 | 12JSDX240TA- 1701051 | Intermediate shaft fourth gear | Нет на складе | ||
| 6 | 12JSDX240TA- 1701052 | Intermediate shaft overdrive gear | Нет на складе | ||
| 7 | 12JSDX240TA- 1701056 | Intermediate shaft transmission gear | Нет на складе | ||
| 8 | 16JS200T- 1701055 | Intermediate shaft square key | Нет на складе | ||
| 9 | Q5280514 | Штифт конический | Нет на складе | ||
| 10 | X-6-E | Шпонка полукруглая | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
