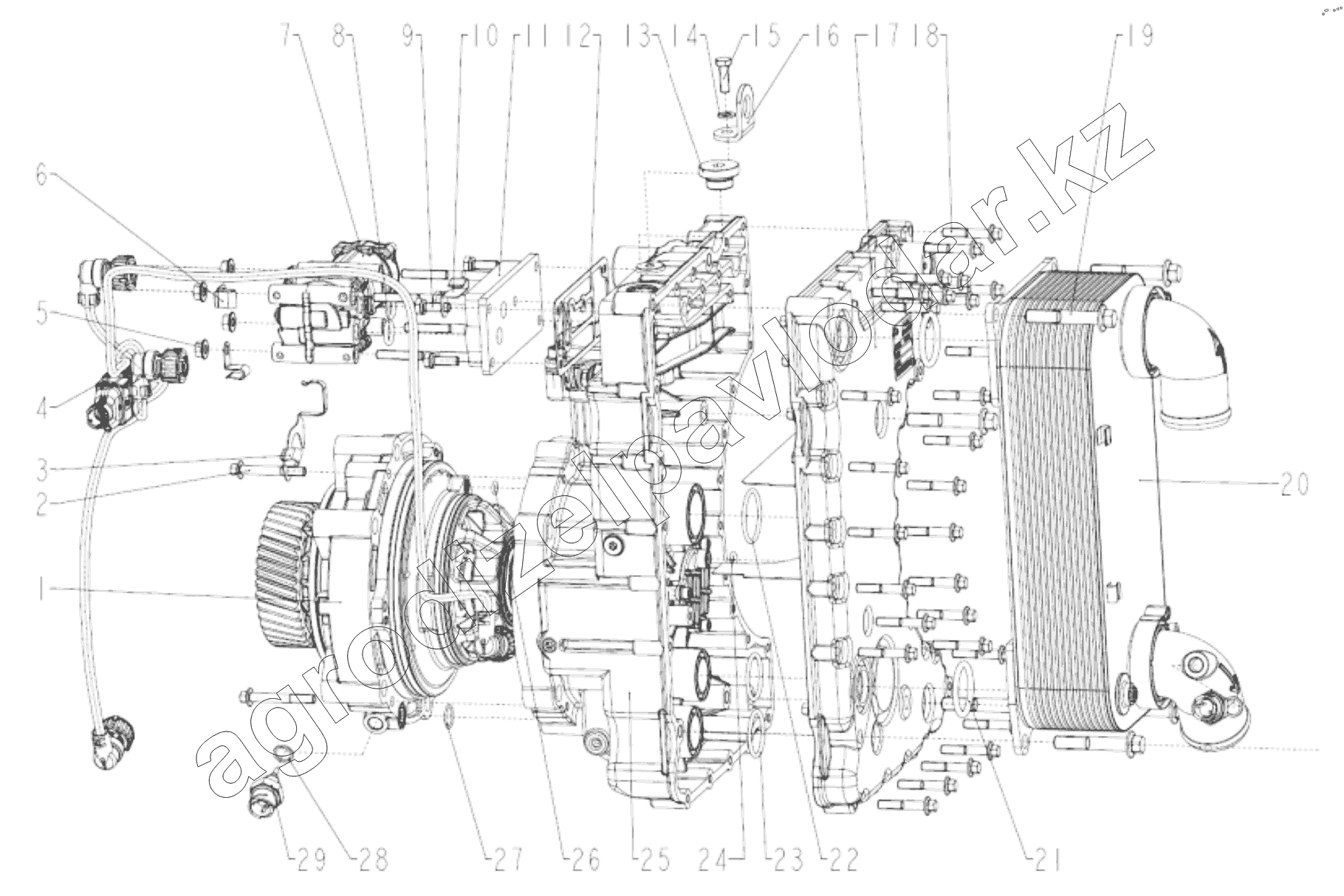

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). HYDRAULIC RETARDER ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| HB61001-3 | HB61001-3 | Inlet adapter | Нет на складе | ||
| 1 | HB400-30001 | Working chamber assembly | Нет на складе | ||
| 2 | Q1840612TF3M | Hexagon flange bolt | Нет на складе | ||
| 3 | HB400-00504 | Wire harness clip | Нет на складе | ||
| 4 | H06808- 1 | Control harness assembly | Нет на складе | ||
| 5 | Q32008 | Hex collar flange nut | Нет на складе | ||
| 6 | HB00502- 1 | Wire harness clip | Нет на складе | ||
| 7 | HB60002 | Control valve | Нет на складе | ||
| 8 | HB00049 | O-ring seal | Нет на складе | ||
| 9 | Q1420825 | Hexagon bolt and spring washer assembly | Нет на складе | ||
| 10 | HB400-00503 | Wire harness clip | Нет на складе | ||
| 11 | HB400-60003- 1 | Vibration damper plate | Нет на складе | ||
| 12 | HB400-24002 | Control valve gasket | Нет на складе | ||
| 13 | HB400- 14801 | Oil dipstick small assembly | Нет на складе | ||
| 15 | Q1420825 | Hexagon headed bolt | Нет на складе | ||
| 16 | 20815-56 | Lifting bending plate | Нет на складе | ||
| 17 | HB400-20001 | Cap gp-retarder | Нет на складе | ||
| 18 | Q1840845T | Hexagon flange bolt | Нет на складе | ||
| 19 | FQLS0512D70M | Hexagon flange bolt | Нет на складе | ||
| 20 | HB400-50002 | Heat exchanger assembly | Нет на складе | ||
| 21 | HB00050 | O-ring seal | Нет на складе | ||
| 22 | HB400-00047 | O-ring seal | Нет на складе | ||
| 23 | HB400-00048 | O-ring seal | Нет на складе | ||
| 24 | H00041 | O-ring seal | Нет на складе | ||
| 25 | HB400- 10001 | Housing gp-retarder | Нет на складе | ||
| 26 | HB400-00045 | O-ring seal | Нет на складе | ||
| 27 | HB400-00046 | O-ring seal | Нет на складе | ||
| 28 | Q72314T3M | Sealing washer | Нет на складе | ||
| 29 | H54201 | Temperature sensor | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
