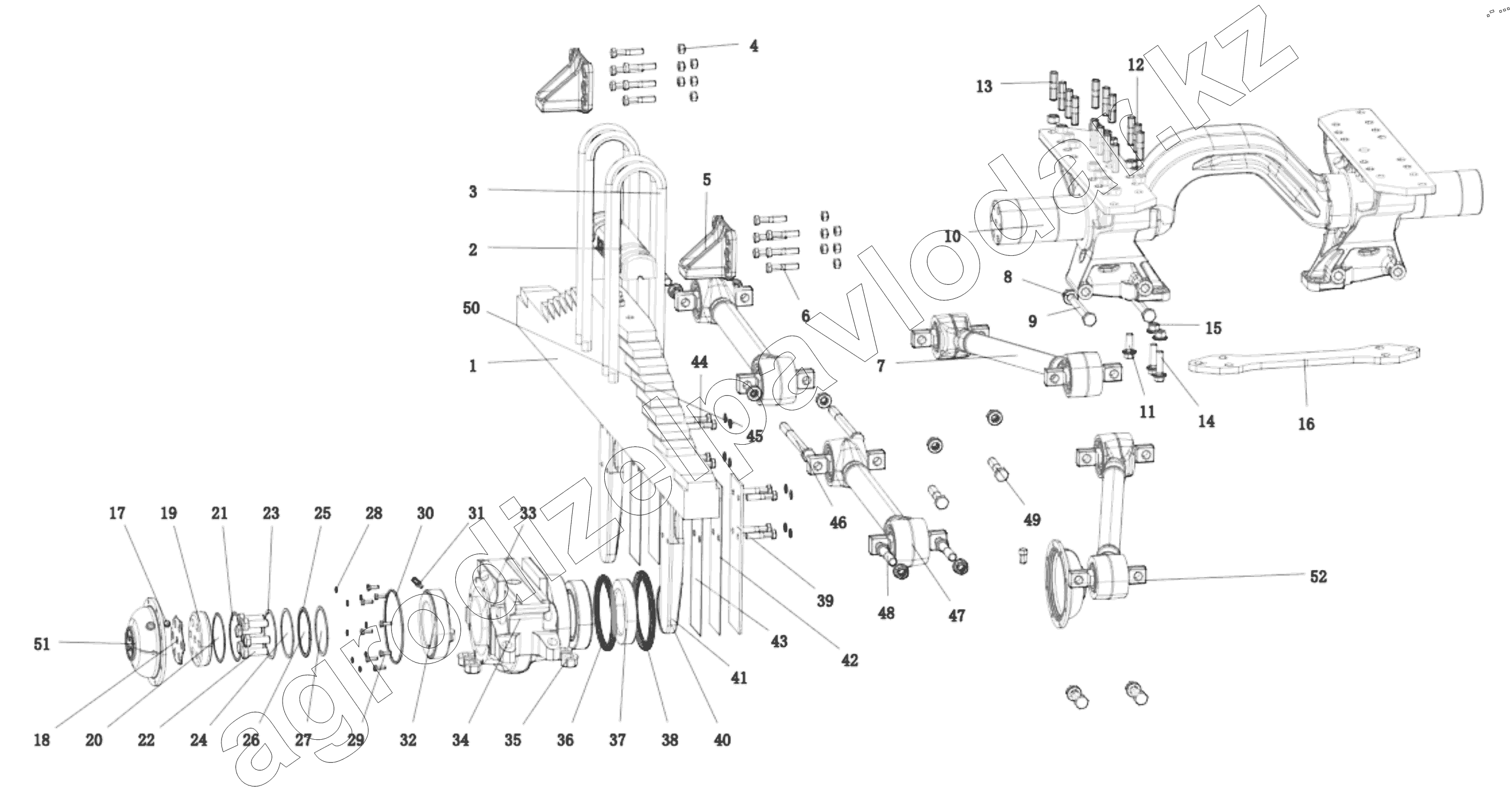

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). DC97319520821 REAR SUSPENSION
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ95259520831 | Rear leaf spring assembly | Нет на складе | ||
| 2 | SZ952000770 | Riding bolt seat | Нет на складе | ||
| 3 | 199114520146 | Rear spring riding bolt | Нет на складе | ||
| 4 | 190003888620 | Self-locking nuts | Нет на складе | ||
| 5 | DZ97259520912 | Bracket | Нет на складе | ||
| 6 | Q151B1470TF3 | Hex screw | Нет на складе | ||
| 7 | DZ96259525275 | Lower push rod | Нет на складе | ||
| 8 | DZ91259527020 | DTF Hex flange nut | Нет на складе | ||
| 9 | SZ952000772 | Hex head bolt | Нет на складе | ||
| 10 | DZ95259520866 | Balance shaft assembly | Нет на складе | ||
| 11 | Q1801645TF3 | Hex screw | Нет на складе | ||
| 12 | 190003871353 | Type 1 Hex Nut - Fine Tooth - A-- Nut | Нет на складе | ||
| 13 | 199014520227 | Stud bolts | Нет на складе | ||
| 14 | Q1801660TF3 | Hexagon flange bearing face bolt with tooth | Нет на складе | ||
| 15 | Q33016T13F3 | Locking nut | Нет на складе | ||
| 16 | DZ95259520826 | Bracket lower connecting plate | Нет на складе | ||
| 17 | 190003962021 | Hex plug screw | Нет на складе | ||
| 18 | DZ95259520845 | Stop washer | Нет на складе | ||
| 19 | DZ95259520844 | Bearing block | Нет на складе | ||
| 20 | AZ9100520008 | Positioning washer | Нет на складе | ||
| 21 | 199114520059 | Positioning washer | Нет на складе | ||
| 22 | Q151B1850TF3 | Hex screw | Нет на складе | ||
| 23 | 199014520306 | Positioning washer | Нет на складе | ||
| 24 | 199014520194 | Positioning washer | Нет на складе | ||
| 25 | 199014520192 | Positioning washer | Нет на складе | ||
| 26 | 199014520193 | Positioning washer | Нет на складе | ||
| 27 | 199014520303 | Positioning washer | Нет на складе | ||
| 28 | Q40308 | Шайба пружинная | Нет на складе | ||
| 29 | Q150B0822T1F3 | Hex head bolt | Нет на складе | ||
| 30 | DZ91259520505 | O-ring seal | Нет на складе | ||
| 31 | DZ95259520310 | Vent bolt assembly | Нет на складе | ||
| 32 | 199114520042 | Подшипник | Нет на складе | ||
| 33 | 199014520191 | Втулка | Нет на складе | ||
| 34 | DZ91259520038 | Balance shaft housing | Нет на складе | ||
| 35 | DZ91259527024 | Dtf hex flange nut | Нет на складе | ||
| 36 | DZ91259520506 | Shaft seal | Нет на складе | ||
| 37 | DZ91259520511 | Bearing seal cover | Нет на складе | ||
| 38 | DZ91259520512 | Seal ring | Нет на складе | ||
| 39 | DZ95259520306 | Balance board | Нет на складе | ||
| 40 | DZ91259520504 | Seal ring | Нет на складе | ||
| 41 | DZ95319520003 | Plate | Нет на складе | ||
| 42 | DZ95259520302 | Balance board | Нет на складе | ||
| 43 | DZ95259520301 | Balance board | Нет на складе | ||
| 44 | Q151B1465T1F3 | Hex head bolt-fine teeth | Нет на складе | ||
| 45 | Q40314 | Шайба пружинная | Нет на складе | ||
| 46 | SZ952000773 | Hex head bolt | Нет на складе | ||
| 47 | DZ96319520801 | Push rod assembly | Нет на складе | ||
| 48 | DZ95259520100 | Hex head bolt | Нет на складе | ||
| 49 | SZ952000771 | Hex head bolt | Нет на складе | ||
| 50 | 199000520006 | Направляющий палец | Нет на складе | ||
| 51 | DZ91259520212 | Shell cover | Нет на складе | ||
| 52 | DZ91259520211 | Shell cover | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
