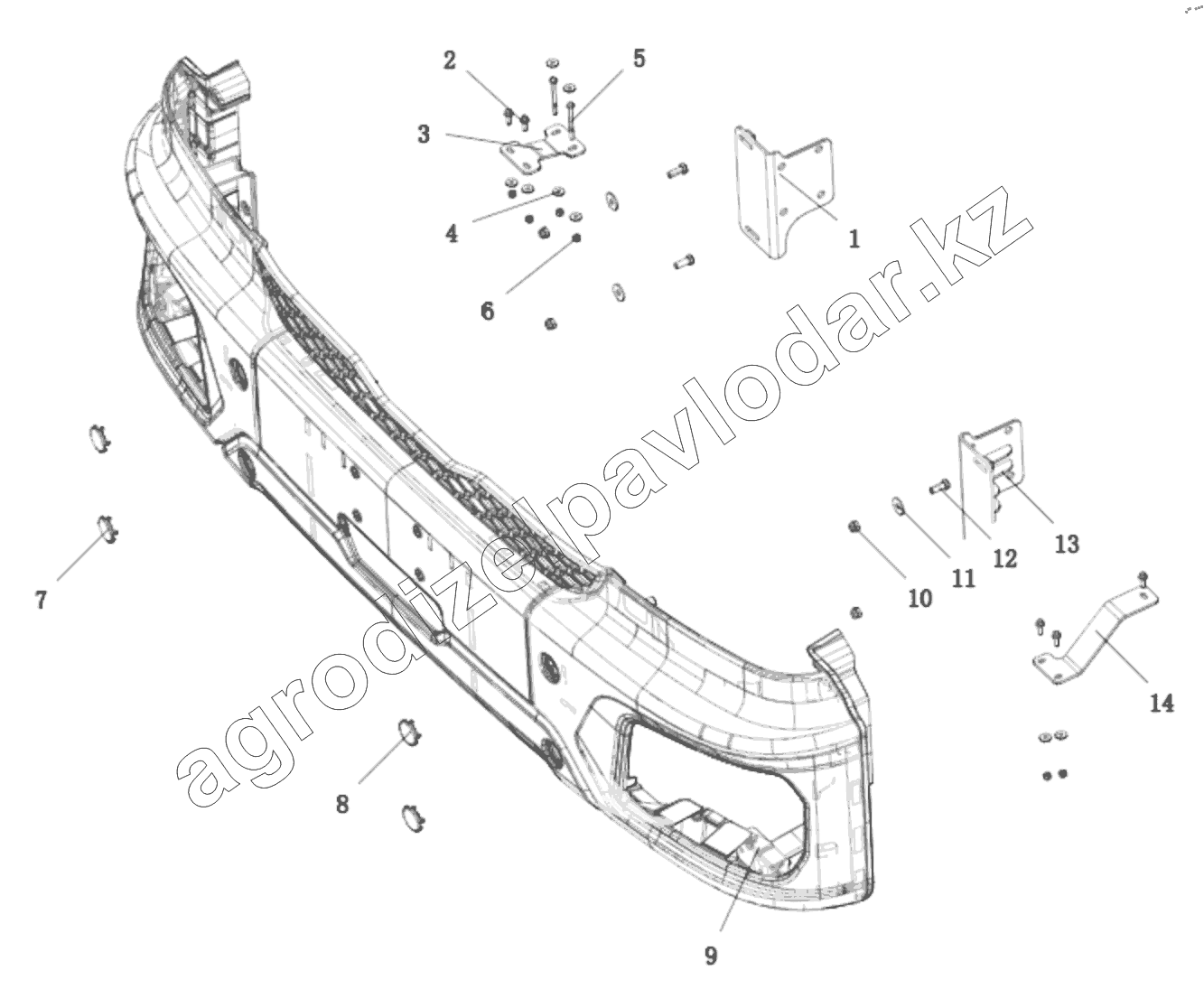

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). DC97259624068 BUMPER
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ97259624114 | Mounting bracket assembly right bumper | Нет на складе | ||
| 2 | Q1840825T1F31 | Hexagon flange bolt | Нет на складе | ||
| 2 | Q1840825T1F31 | Hexagon flange bolt | Нет на складе | ||
| 3 | DZ97259623238 | bracket right | Нет на складе | ||
| 4 | Q402B08 | Hex bolt | Нет на складе | ||
| 4 | Q402B08 | Hex bolt | Нет на складе | ||
| 5 | Q150B0885 | Болт | Нет на складе | ||
| 6 | Q33208T2F3 | Hex nut | Нет на складе | ||
| 6 | Q33208T2F3 | Hex nut | Нет на складе | ||
| 7 | DZ97259624010 | Bumper mounting plug cover /19 model | Нет на складе | ||
| 8 | DZ97259624139 | Bumper mounting plug cover/model 19 / cab same color | Нет на складе | ||
| 9 | DZ97259624147 | Bumper assembly /19 models/color set appearance | Нет на складе | ||
| 10 | 190003888468 | Nut | Нет на складе | ||
| 11 | Q402B12 | Washer | Нет на складе | ||
| 12 | Q151C1230T1F3 | Hex bolt | Нет на складе | ||
| 13 | DZ97259624113 | Bumper mount bracket assembly left | Нет на складе | ||
| 14 | DZ97259624129 | Bumper left connection bracket /+70/ engineering appearance bar | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
