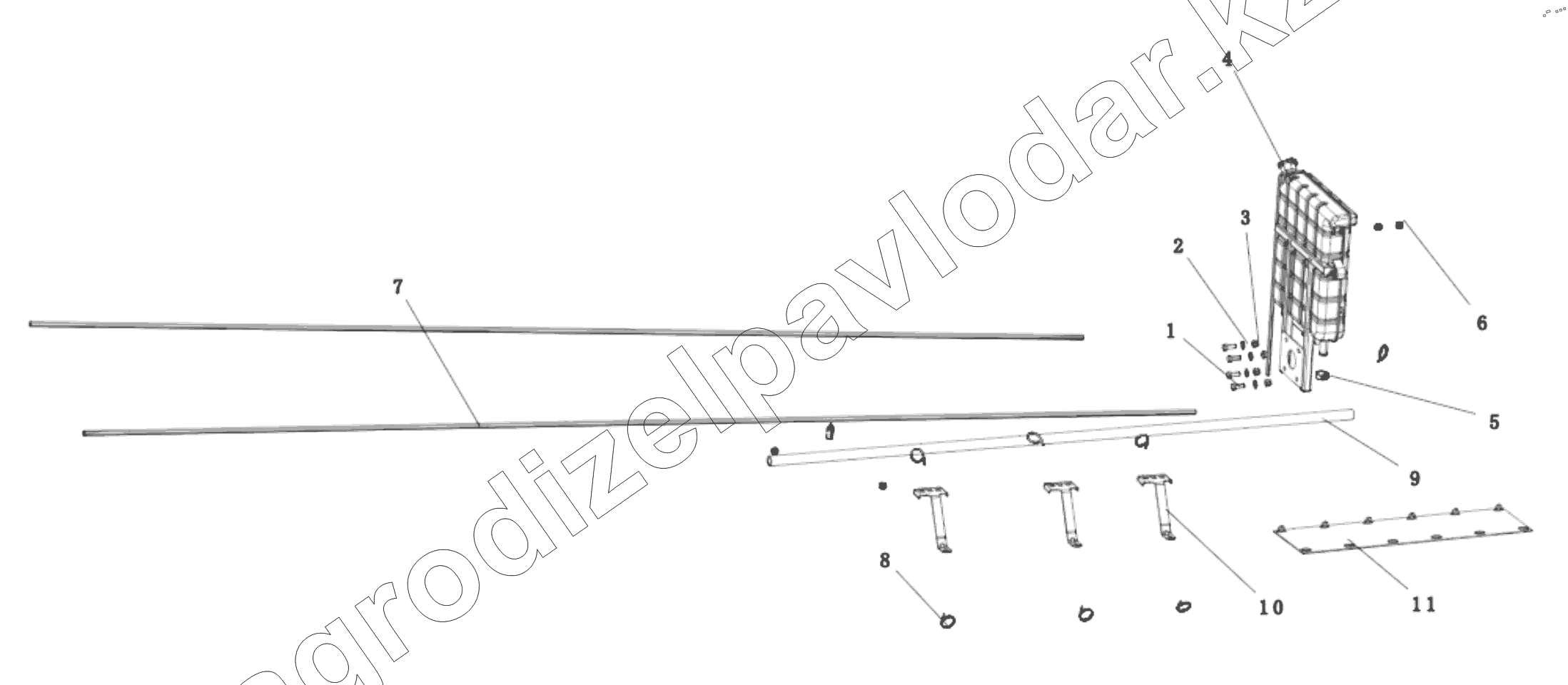

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). DC97259531120 EXPANSION TANK
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
6
7
7
8
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q151C1230TF3 | Hexagon head bolt - fine thread | Нет на складе | ||
| 2 | Q402B08 | Hex bolt | Нет на складе | ||
| 3 | 190003888457 | Гайка самоблокировочная | Нет на складе | ||
| 4 | DZ97259533020 | Expansion box assembly | Нет на складе | ||
| 6 | 190003171697 | Хомут | Нет на складе | ||
| 7 | DZ95259535202 | Rubber hose | Нет на складе | ||
| 7 | DZ95259535202 | Rubber hose | Нет на складе | ||
| 8 | 190003989300 | Хомут | Нет на складе | ||
| 8 | 190003989301 | Clip | Нет на складе | ||
| 9 | DZ97259535903 | Rubber hose | Нет на складе | ||
| 10 | DZ95259560527 | Bracket | Нет на складе | ||
| 11 | DZ9112360041 | Protecting jacket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
