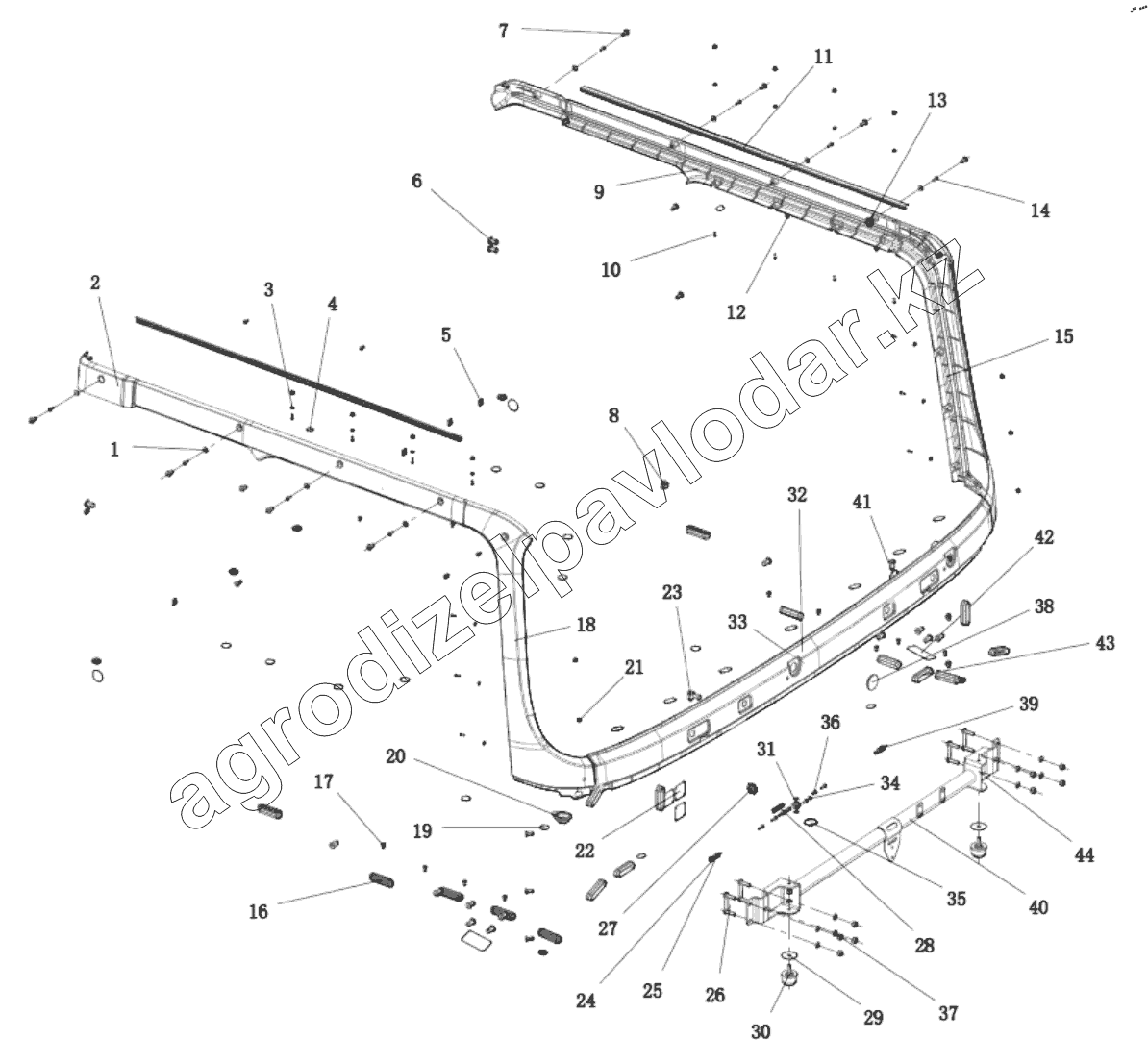

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). DC14251971012 ASSEMBLY PARTS
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q402B06F60 | Big Washer | Нет на складе | ||
| 2 | DZ14251971012 | Decorative board on the right side/j | Нет на складе | ||
| 3 | Q401B06F60 | Plane Washer | Нет на складе | ||
| 4 | DZ14251970023 | PVC Stem | Нет на складе | ||
| 5 | 06.13189.0108 | Пластина-фиксатор SТ4,8-5-МАN183-В1 | Нет на складе | ||
| 6 | DZ14251970035 | Cap - bore 11 | Нет на складе | ||
| 7 | 06.13169.0010 | Hexagon rivet nut | Нет на складе | ||
| 8 | 81.96002.0154 | Пробка 20,7х8-25-РЕ-SW | Нет на складе | ||
| 9 | DZ14251971011 | Decorative panel left front | Нет на складе | ||
| 10 | Q2714216F60 | Srcew | Нет на складе | ||
| 11 | DZ14251970045 | Sealing strip for side surrounding water tank | Нет на складе | ||
| 12 | 81.96002.0142 | Пробка | Нет на складе | ||
| 13 | DZ14251970025 | Capping | Нет на складе | ||
| 14 | Q2140616F60 | Pan head screw | Нет на складе | ||
| 15 | DZ14251110561 | Decorative panel left A column | Нет на складе | ||
| 16 | 81.96410.0502 | Пробка 85,5х20,6х7-89х24-М3165-Р2 | Нет на складе | ||
| 17 | 06.13169.0012 | Заклепка | Нет на складе | ||
| 18 | DZ14251110562 | Decorative panel right A column | Нет на складе | ||
| 19 | DZ14251970051 | Blocking sticker d thirty | Нет на складе | ||
| 20 | 81.96002.0308 | Кожух ушка | Нет на складе | ||
| 21 | DZ14251970009 | Plastic clip | Нет на складе | ||
| 22 | 81.25425.0023 | Крышка на передней панели | Нет на складе | ||
| 23 | 06.13169.0011 | Гайка АМ8х28,7-SТ/РUR-А3С | Нет на складе | ||
| 24 | Q33006 | Nut | Нет на складе | ||
| 25 | Q2714825 | Washer | Нет на складе | ||
| 26 | 81.97487.5027 | Держатель | Нет на складе | ||
| 27 | DZ14251970050 | Door inner panel blocking d thirty-five | Нет на складе | ||
| 28 | 81.90685.0377 | Дюбель В4,8-70/7,0х8,3-РА6,6-NF | Нет на складе | ||
| 29 | 81.90714.0349 | Шайба 11х50х15 | Нет на складе | ||
| 30 | DZ15221433015 | Buffer | Нет на складе | ||
| 31 | Q32106 | Hexagon flange face self chip removal nut | Нет на складе | ||
| 32 | DZ14251110553 | Decorative panel front | Нет на складе | ||
| 33 | DZ14251970018 | Seal strip | Нет на складе | ||
| 34 | Q2140620F60 | Cross recessed pan head screws | Нет на складе | ||
| 35 | DZ14251970026 | Butyl adhesive blocking tape | Нет на складе | ||
| 36 | Q150B0612 | Hex bolt | Нет на складе | ||
| 37 | Q401B10 | Washer | Нет на складе | ||
| 38 | 81.96002.0070 | Plug | Нет на складе | ||
| 39 | Q402B05 | Washe | Нет на складе | ||
| 40 | DZ14251973007 | Cross member assembly | Нет на складе | ||
| 41 | DZ14251970027 | Plug stick | Нет на складе | ||
| 42 | DZ14251970028 | Bucky plug ninety | Нет на складе | ||
| 43 | 81.96410.0510 | Plug | Нет на складе | ||
| 44 | Q33210T2F3 | Hex nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
