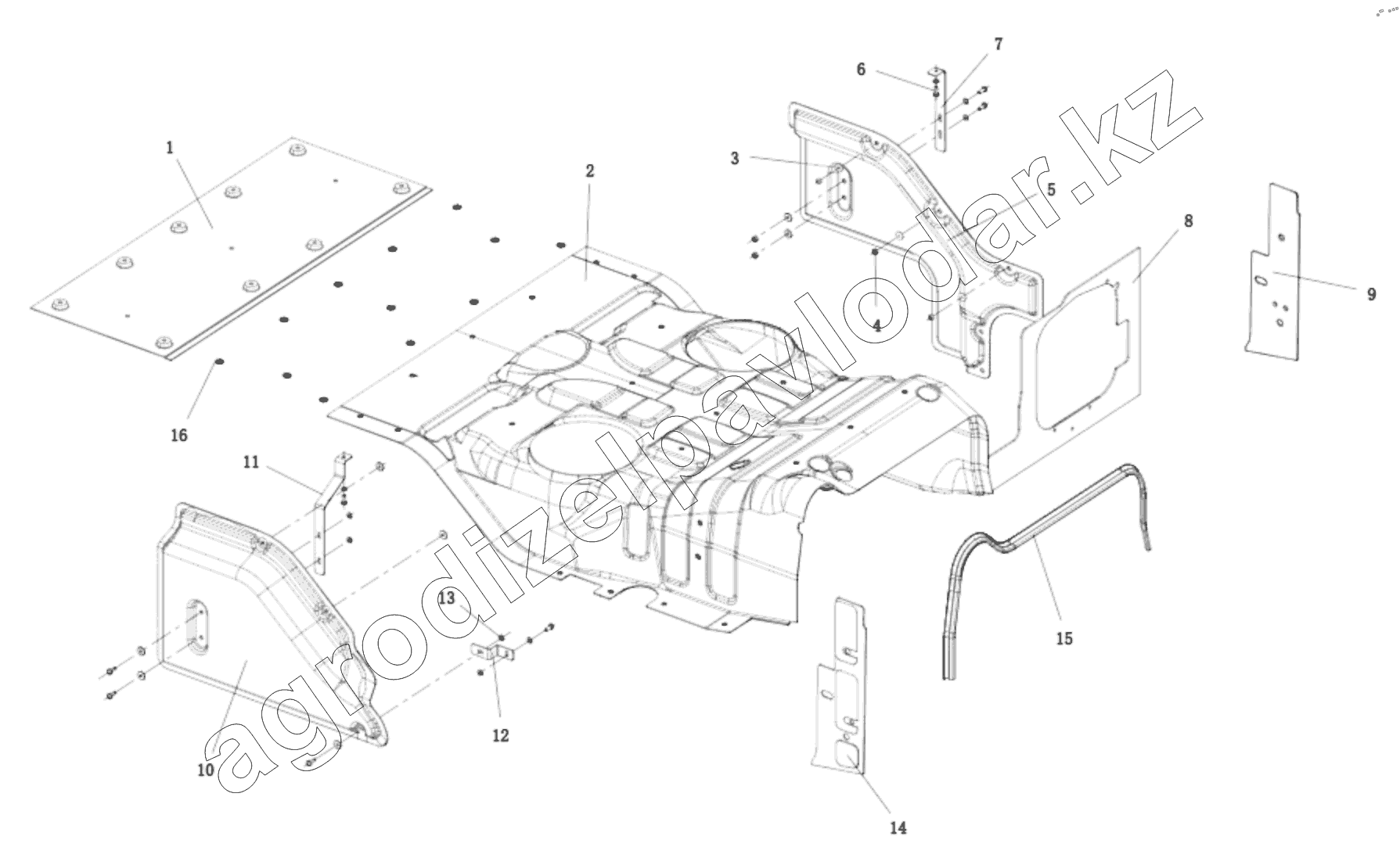

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). DC14251690132 SOUNDPROOF PANEL
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ14251690151 | Engine hood rear insulation panel/material optimization | Нет на складе | ||
| 2 | DZ14251690153 | Engine heat shield/shift forward/material optimization | Нет на складе | ||
| 3 | Q402B08 | Hex bolt | Нет на складе | ||
| 4 | Q33208T2F3 | Hex nut | Нет на складе | ||
| 5 | DZ14251690057 | Left soundproofing panel | Нет на складе | ||
| 6 | Q150B0820T1F3 | Hex head bolts | Нет на складе | ||
| 7 | DZ14251690058 | Left soundproofing panel bracket | Нет на складе | ||
| 8 | DZ14251690063 | Left front soundproofing panel/19 models | Нет на складе | ||
| 9 | DZ14251690010 | Panelling for front panel left | Нет на складе | ||
| 10 | DZ14251690059 | Right soundproofing panel | Нет на складе | ||
| 11 | DZ14251690060 | Right soundproofing panel bracket | Нет на складе | ||
| 12 | DZ14251690068 | Right soundproofing panel bracket 1 | Нет на складе | ||
| 13 | Q401B08 | Washer | Нет на складе | ||
| 14 | 81.61470.4006 | Панель правая | Нет на складе | ||
| 15 | DZ1644690031 | Anti-collision strip | Нет на складе | ||
| 16 | 81.90820.0340 | Шайба-фиксатор 5-22-Х12СRNI177 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
