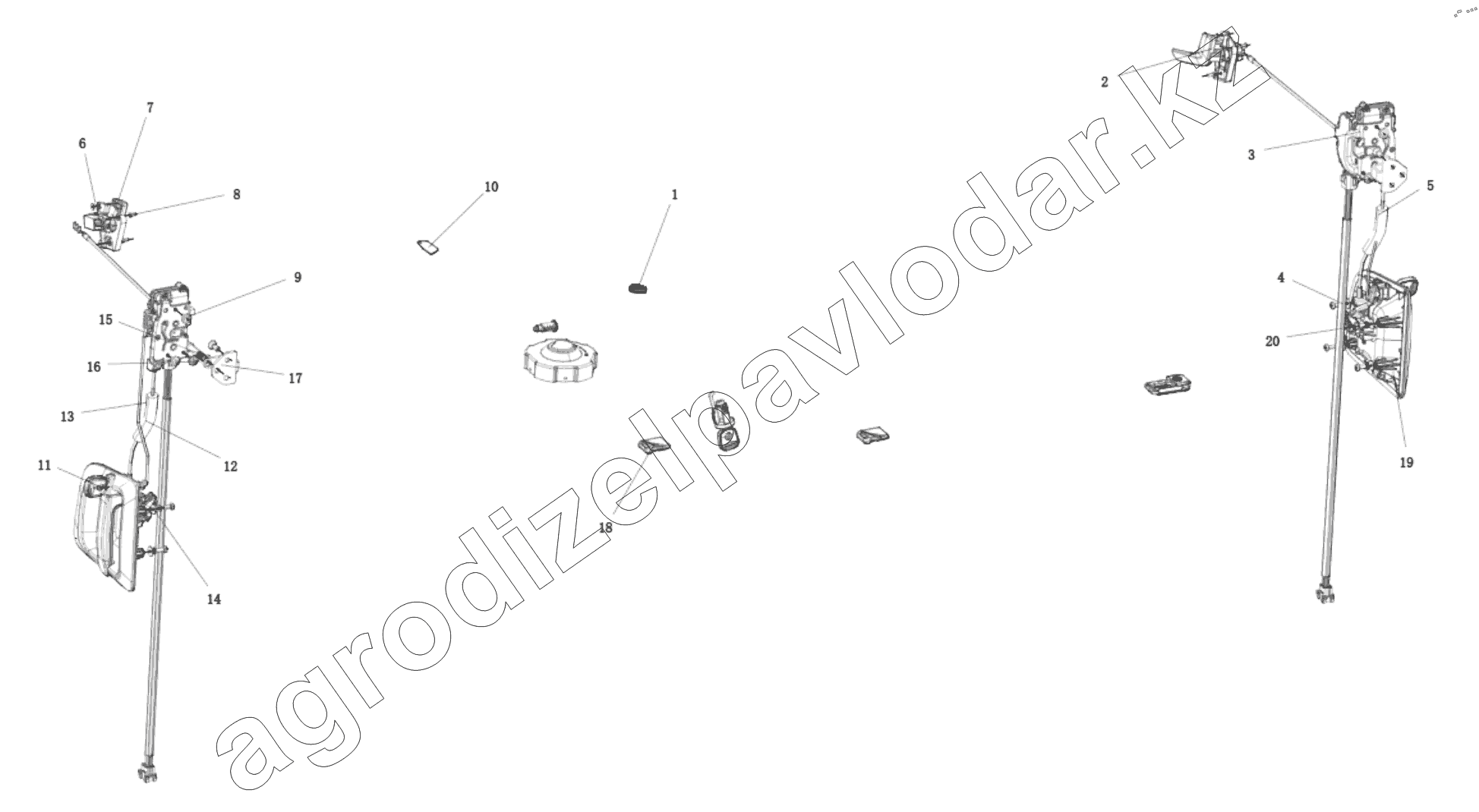

Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). DC14251340067 LOCK SYSTEM
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ9L149585107 | Remote control key (electronic end) | Нет на складе | ||
| 2 | DZ14251340034 | Right door inner buckle/19 models | Нет на складе | ||
| 3 | DZ14251340066 | Right door lock body assembly | Нет на складе | ||
| 4 | Q41206 | Outer serrated lock washer | Нет на складе | ||
| 5 | DZ14251340056 | Left Door Outguide Plate | Нет на складе | ||
| 6 | DZ14251340033 | Left door inner buckle/19 models | Нет на складе | ||
| 7 | Q402B04 | Large washer (galvanized) | Нет на складе | ||
| 8 | Q2714213 | Pan head self-tapping screw | Нет на складе | ||
| 9 | SXQ23Z0616T1F60L | Cross Recess Head Screw | Нет на складе | ||
| 10 | DZ13241340031 | Key plate | Нет на складе | ||
| 11 | DZ14251340065 | Left door lock body assembly | Нет на складе | ||
| 12 | DZ14251340175 | Door opening wire drawing | Нет на складе | ||
| 13 | DZ14251340055 | Left Door Lock Guide Plate | Нет на складе | ||
| 14 | Q402B06F60 | Big Washer | Нет на складе | ||
| 15 | DZ14251340031 | Lock Threded Plate | Нет на складе | ||
| 16 | Q2540820 | Винт | Нет на складе | ||
| 17 | DZ14251340014 | Door lockscrew | Нет на складе | ||
| 18 | DZ14251340054 | Central control key cover plate | Нет на складе | ||
| 19 | DZ14251340248 | Driver's door lock/left mounted/central locking/four lock in one/2 central control keys/iron fuel tank cap/19 models | Нет на складе | ||
| 20 | Q215B0616T1F31 | Hexagon lobular pan head screw | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
