Каталог запасных частей к технике: Shaanxi Shacman SX331853386 (X5000). DC14251110052 FRONT COVER
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

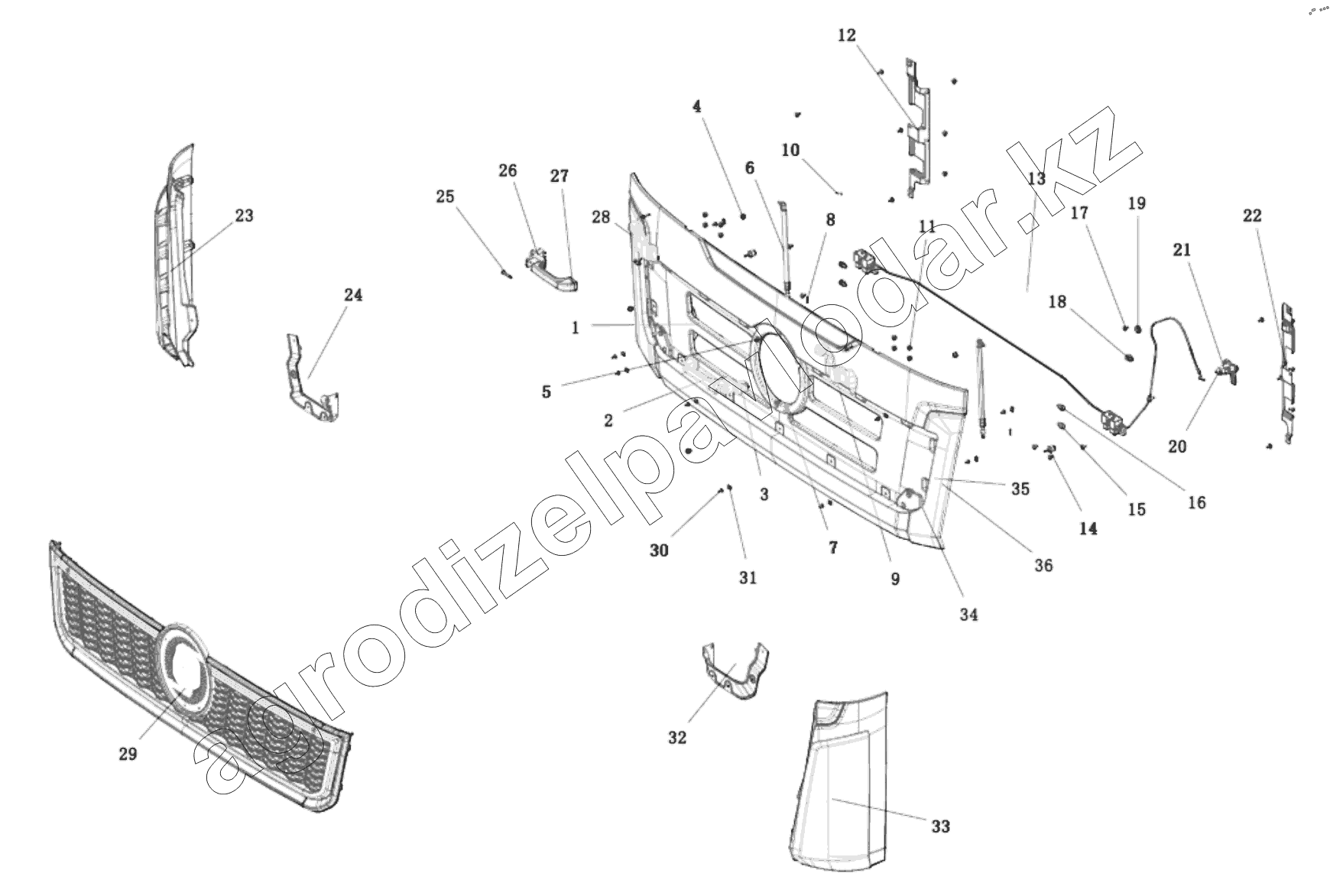

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ14251110534 | Right lock ring mounting plate | Нет на складе | ||
| 2 | DZ14251110043 | Front cover left handle assembly | Нет на складе | ||
| 3 | DZ14251110047 | Left front handrail shield | Нет на складе | ||
| 4 | Q33008T2F60 | Hexagon nut | Нет на складе | ||
| 5 | Q230B0630F60 | Self tapping screw | Нет на складе | ||
| 6 | DZ14251111040 | Gas spring assembly/x5000 | Нет на складе | ||
| 7 | DZ14251110540 | Install the buckle | Нет на складе | ||
| 8 | Q5002020 | Cotter pin | Нет на складе | ||
| 9 | DZ14251110543 | Front lid hinge assembly | Нет на складе | ||
| 10 | Q140B0820T1F60L | Hex bolt | Нет на складе | ||
| 11 | Q32208 | Nut | Нет на складе | ||
| 12 | DZ14251110528 | Right spoiler corner plate mounting plate | Нет на складе | ||
| 13 | DZ14251110531 | Mask lock seat and pull rod assembly | Нет на складе | ||
| 14 | DZ14251110030 | Buffer assy | Нет на складе | ||
| 15 | Q140B1025T1F31 | Hexagonal head bolt and flat washer assembly | Нет на складе | ||
| 16 | Q340B10T2F60 | Type 1 hex nut | Нет на складе | ||
| 17 | SXQ230B0616F60L | Cross recessed pan head screw and plain washer assembly | Нет на складе | ||
| 18 | 81.97470.0073 | Plastic fastening tape | Нет на складе | ||
| 19 | DZ13241110076 | Cable sheath | Нет на складе | ||
| 20 | Q230B0625F60 | Cross recessed pan head screw and plain washer assembly | Нет на складе | ||
| 21 | DZ14251110075 | Unlock hand shank | Нет на складе | ||
| 22 | DZ14251110527 | Left spoiler corner plate mounting plate | Нет на складе | ||
| 23 | DZ14251110530 | Right spoiler angle plate assembly/19 models | Нет на складе | ||
| 24 | DZ14251110526 | Front hood lock right mounting bracket assembly | Нет на складе | ||
| 25 | DZ14251110045 | Self tapping screw | Нет на складе | ||
| 26 | DZ14251110055 | Right front handrail shield | Нет на складе | ||
| 27 | DZ14251110052 | Front cover right handle assembly | Нет на складе | ||
| 28 | DZ14251110544 | Right hinge assembly | Нет на складе | ||
| 29 | DZ14251110512 | Mask grille assembly/19 models | Нет на складе | ||
| 30 | Q221B4816F60 | Oval-head self-tapping screw | Нет на складе | ||
| 31 | DZ14251110022 | Reed nut | Нет на складе | ||
| 32 | DZ14251110525 | Front hood lock left mounting bracket assembly | Нет на складе | ||
| 33 | DZ14251110520 | Left spoiler angle plate assembly/19 models | Нет на складе | ||
| 34 | Q2540616F60 | Cross recessed countersunk head screws | Нет на складе | ||
| 35 | DZ14251110570 | Front cover body sub assembly/19 models/without insect net | Нет на складе | ||
| 36 | DZ14251110533 | Left lock ring mounting plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
