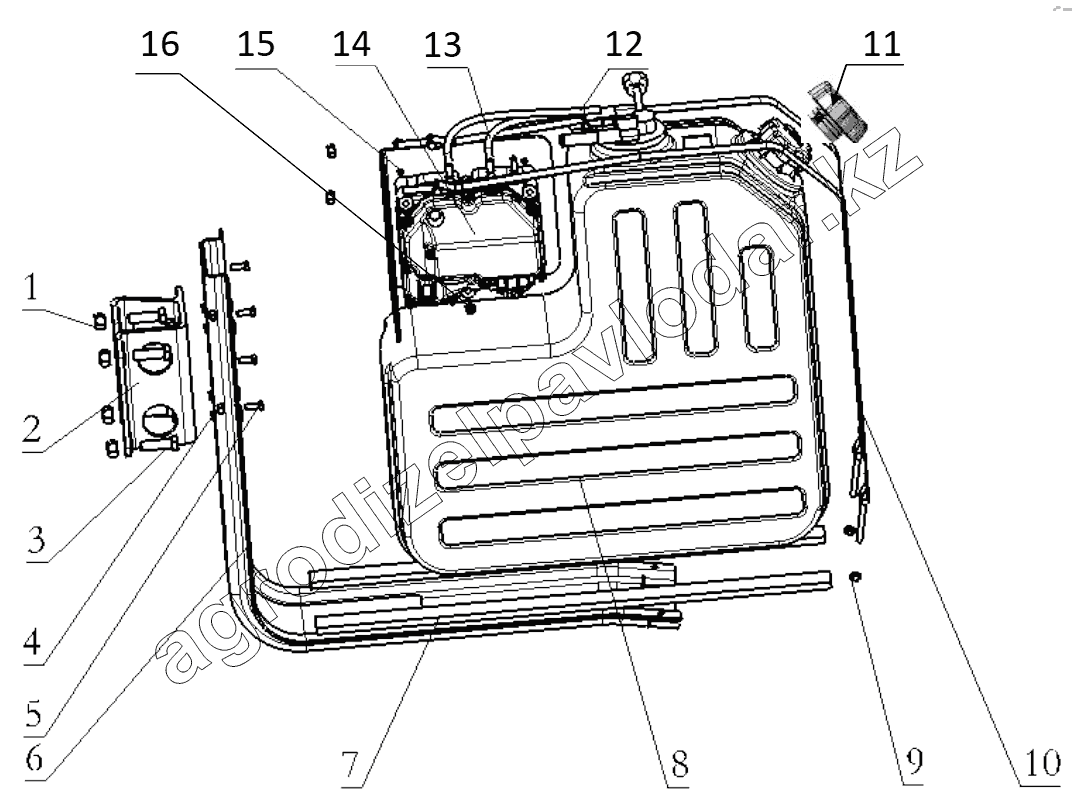

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. UREA SUPPLY TANK
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q33214 | Гайка | Нет на складе | ||
| 2 | DZ95259740295 | bracket | Нет на складе | ||
| 3 | Q151B1445T1F3 | Hex screw | Нет на складе | ||
| 4 | Q33208. | Hex nut | Нет на складе | ||
| 5 | Q150B0820 | Болт | Нет на складе | ||
| 6 | DZ95259747055 | Bracket | Нет на складе | ||
| 7 | DZ95259540224 | Rubber Cushion | Нет на складе | ||
| 8 | DZ95259740289 | Urea Tank | Нет на складе | ||
| 9 | Q33210 | Гайка | Нет на складе | ||
| 10 | DZ95259740287 | Fastening strap assembly | Нет на складе | ||
| 11 | DZ95259740184 | U tank cover | Нет на складе | ||
| 12 | DZ95259746056 | Urea Enter Pipe | Нет на складе | ||
| 13 | DZ95259747056 | Urea out Pipe | Нет на складе | ||
| 14 | DZ95259740700 | Urea pump | Нет на складе | ||
| 15 | DZ95259740769 | Bracket | Нет на складе | ||
| 16 | Q150B0890 | Hex bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
