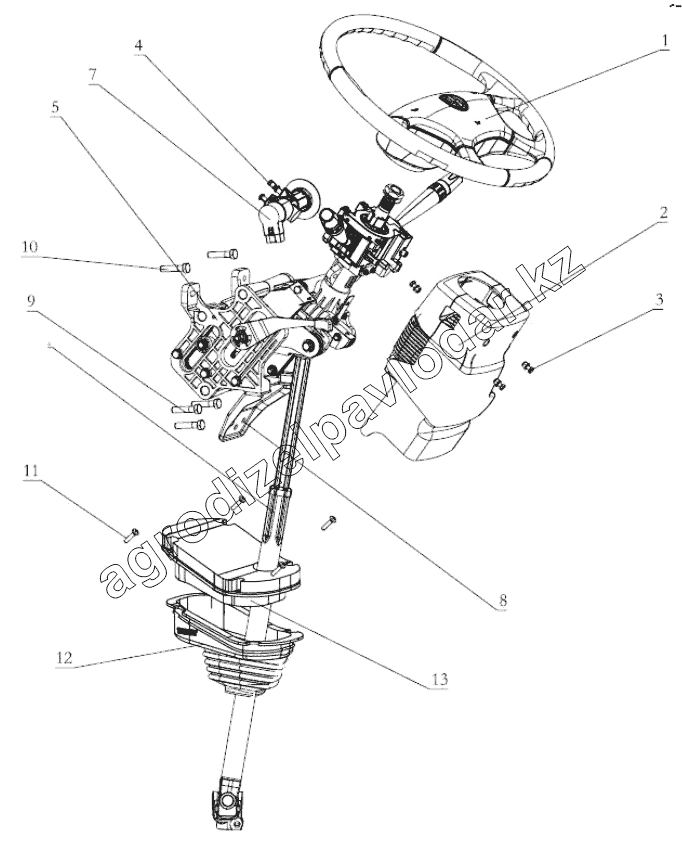

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. STEERING COLUMN ADJUSTABLE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
Q40206
Q40306
1
2
3
4
5
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| Q40206 | Q40206 | Шайба | Нет на складе | ||
| Q40306 | Q40306 | Шайба | Нет на складе | ||
| 1 | DZ96189460501 | Handl wheel | Нет на складе | ||
| 2 | DZ96189460554 | Steering column jacket | Нет на складе | ||
| 3 | Q2214816 | Cross recessed round head tapping screws | Нет на складе | ||
| 4 | Q1960820 | Screw | Нет на складе | ||
| 5 | DZ96189460558 | Steering column | Нет на складе | ||
| 6 | DZ96189460555 | Steering flex shaft assy | Нет на складе | ||
| 7 | DZ96189460553 | Fire switch | Нет на складе | ||
| 8 | DZ96189460562 | Steering column bracket | Нет на складе | ||
| 9 | Q150B0820T1F3 | Hex head bolts | Нет на складе | ||
| 10 | Q150B0845T1F3 | Hex screw | Нет на складе | ||
| 11 | Q2140616 | Болт | Нет на складе | ||
| 12 | DZ96189460508 | Steering column jacket | Нет на складе | ||
| 13 | DZ96189460517 | Clip | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
