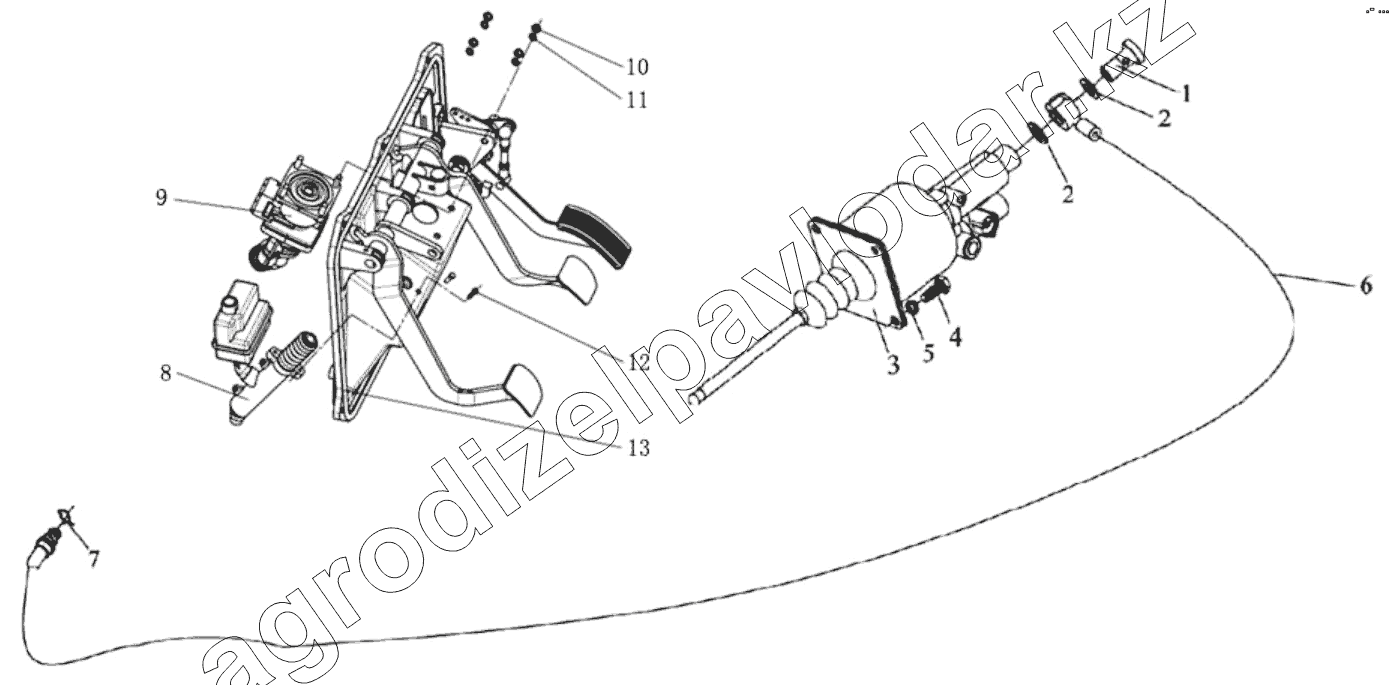

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. PULL CLUTCH CONTROL DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 190003962621 | Hollow bolt | Нет на складе | ||
| 2 | Q72314 T5F | Уплотнительная шайба | Нет на складе | ||
| 3 | DZ9112230181 | Гидронасос сцепления | Нет на складе | ||
| 4 | Q150B1020 | Болт | Нет на складе | ||
| 5 | Q40310 | Шайба | Нет на складе | ||
| 6 | DZ93259230420 | Hose | Нет на складе | ||
| 7 | DZ9112230212 | Замок | Нет на складе | ||
| 8 | DZ97189230520 | Clutchmaincylinder | Нет на складе | ||
| 9 | DZ96189360079 | Valve | Нет на складе | ||
| 9 | DZ93189360034 | brake valve | Нет на складе | ||
| 10 | Q340B08 | Гайка | Нет на складе | ||
| 11 | Q40308 | Шайба пружинная | Нет на складе | ||
| 12 | Q150B0520 | Болт | Нет на складе | ||
| 13 | DZ97189230510 | Assembled footplate | Нет на складе | ||
| 13 | DZ97189230610 | Assembled footplate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
