Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. HEAT INSULATION
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11

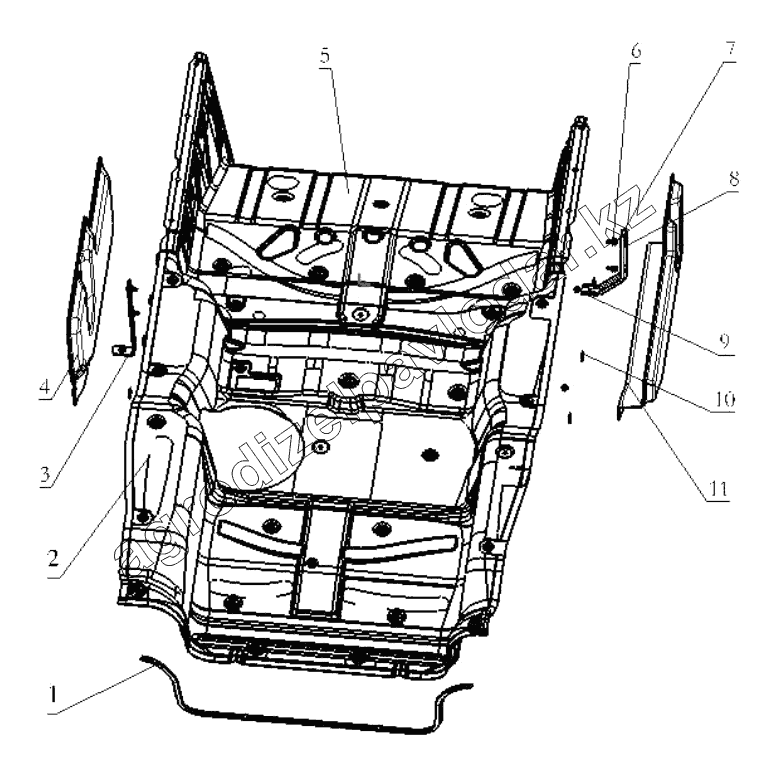

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ15221690011 | Anti-collision strip | Нет на складе | ||
| 2 | DZ15221690035 | Front insulation | Нет на складе | ||
| 3 | DZ15221690017 | Insulation bracket | Нет на складе | ||
| 4 | DZ15221690015 | Left insulation | Нет на складе | ||
| 5 | DZ15221690036 | Rear insulation | Нет на складе | ||
| 6 | Q150B0625 | Hex. Screw | Нет на складе | ||
| 7 | Q40206 | Шайба | Нет на складе | ||
| 8 | DZ15221690029 | Insulation bracket | Нет на складе | ||
| 9 | Q340B06 | Nut | Нет на складе | ||
| 10 | DZ15221690014 | Washer | Нет на складе | ||
| 11 | DZ15221690028 | Right insulation | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
