Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. FRONT COVER
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
8
8
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
22

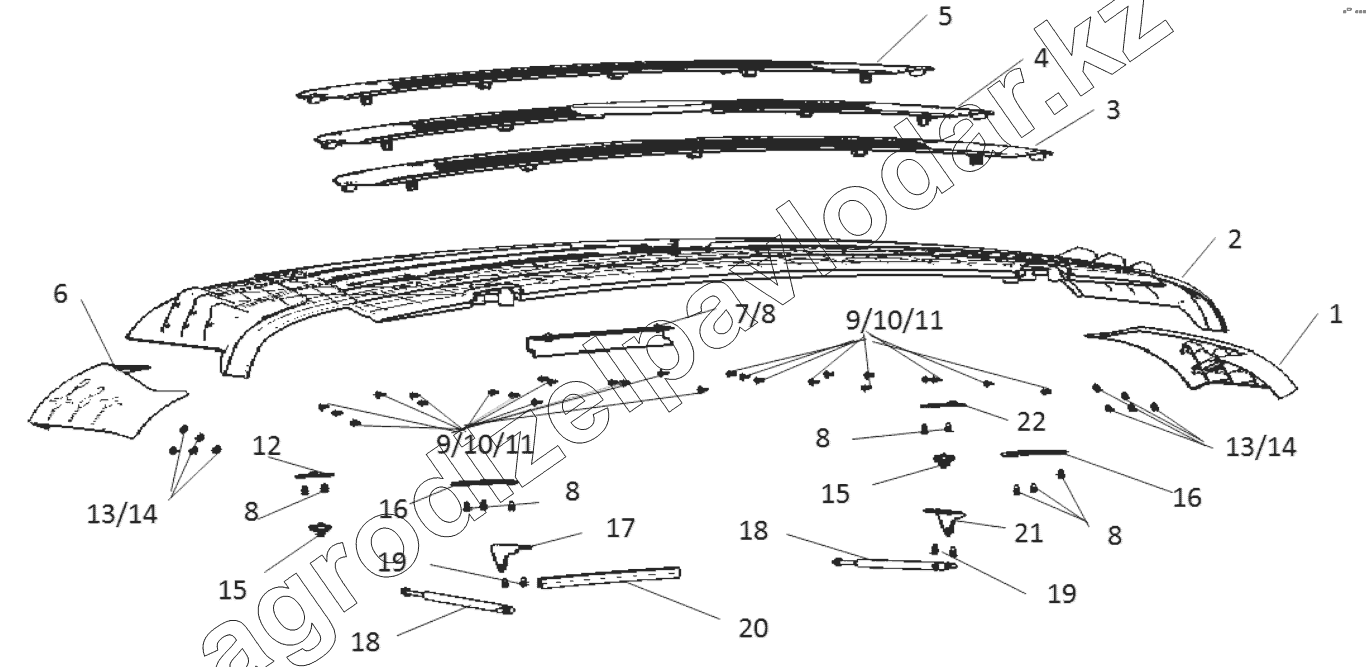

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ15221110030 | Right spoiler assembly | Нет на складе | ||
| 2 | DZ15221110015 | Front cover | Нет на складе | ||
| 3 | DZ15221110016 | Upper grille | Нет на складе | ||
| 4 | DZ15221110017 | Middle grille | Нет на складе | ||
| 5 | DZ15221110018 | Lower grille | Нет на складе | ||
| 6 | DZ15221110020 | Left spoiler assembly | Нет на складе | ||
| 7 | DZ15221110019 | Water guide | Нет на складе | ||
| 8 | Q1460616 | Hexagon head bolt, spring washer and flat washer assembly | Нет на складе | ||
| 9 | Q39748162 | Type A reed nut | Нет на складе | ||
| 10 | Q2214816 | Cross recessed round head tapping screws | Нет на складе | ||
| 11 | Q40205 | Шайба | Нет на складе | ||
| 12 | DZ15221110055 | Front cover lock core left mounting bracket assembly | Нет на складе | ||
| 13 | Q340B06 | Nut | Нет на складе | ||
| 14 | Q40206 | Шайба | Нет на складе | ||
| 15 | DZ15221110054 | Front cover lock cylinder | Нет на складе | ||
| 16 | DZ15221110052 | Front cover hinge transition plate assembly | Нет на складе | ||
| 17 | DZ15221110021 | Front cover gas spring left bracket | Нет на складе | ||
| 18 | DZ15221110040 | Gas spring assembly | Нет на складе | ||
| 19 | Q1460820 | Hexagon head bolt, spring washer and flat washer assembly | Нет на складе | ||
| 20 | DZ15221110023 | Sealing strip | Нет на складе | ||
| 21 | DZ15221110022 | Right air spring bracket | Нет на складе | ||
| 22 | DZ15221110065 | Right front lid install trestle | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
