Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. FRONT BRAKE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
24
25
26
27
28
29
30
31
31
32
33

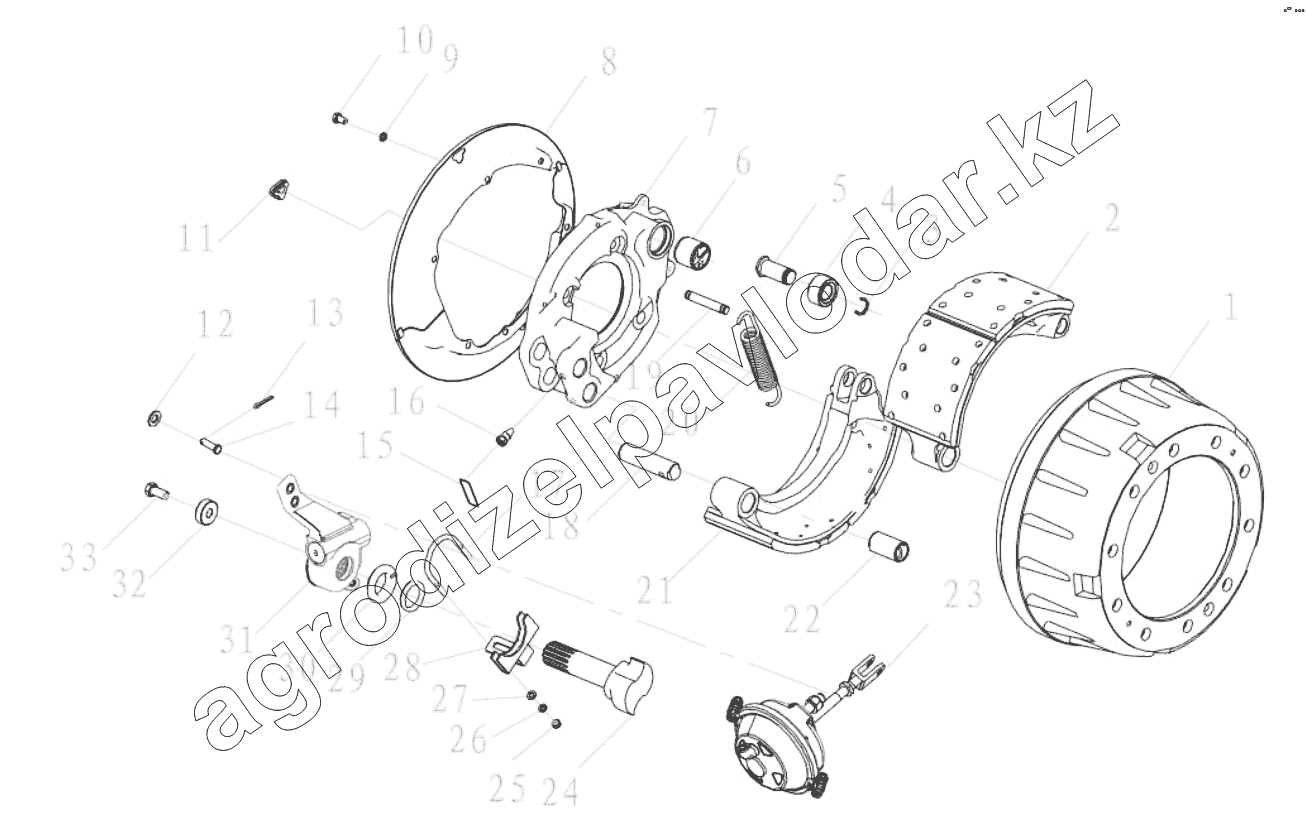

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ9100440533 | Brake drum | Нет на складе | ||
| 2 | DZ9100440511 | Top brake shoe assy | Нет на складе | ||
| 3 | DZ9100440504 | Clip | Нет на складе | ||
| 4 | DZ9100440508 | Roller | Нет на складе | ||
| 5 | DZ9100440506 | Roller shaft | Нет на складе | ||
| 6 | DZ9100440524 | Bushing for backplate | Нет на складе | ||
| 7 | DZ9100440515 | Backplate | Нет на складе | ||
| 7 | DZ9100440516 | Backplate | Нет на складе | ||
| 8 | DZ9100440531 | Dust cover assy | Нет на складе | ||
| 9 | Q40310 | Шайба | Нет на складе | ||
| 10 | Q 150E 1016 | Hex bolt | Нет на складе | ||
| 11 | DZ9100440532 | Plug | Нет на складе | ||
| 12 | Q40114 | Шайба | Нет на складе | ||
| 13 | Q5004026 | Cotter pin | Нет на складе | ||
| 14 | 06215690077 | Shaft | Нет на складе | ||
| 15 | Q50512200 | Wire locker | Нет на складе | ||
| 16 | DZ9100440520 | Screw | Нет на складе | ||
| 17 | DZ9100440534 | U bolt | Нет на складе | ||
| 18 | DZ9100440519 | Brake shoes shaft | Нет на складе | ||
| 19 | DZ9100440507 | Locating pin | Нет на складе | ||
| 20 | DZ9100440514 | Returning spring | Нет на складе | ||
| 21 | DZ9100440512 | Bottom brake shoes assy | Нет на складе | ||
| 22 | DZ9100440505 | Bushing | Нет на складе | ||
| 23 | DZ9100360501 | Brake chamber | Нет на складе | ||
| 23 | DZ90009360008 | Brake chamber | Нет на складе | ||
| 23 | DZ9100360502 | Brake chamber | Нет на складе | ||
| 23 | DZ90009360009 | Brake chamber | Нет на складе | ||
| 24 | DZ9100440517 | Backplate assy | Нет на складе | ||
| 24 | DZ9100440518 | Brake camshaft | Нет на складе | ||
| 25 | Q340B08 | Гайка | Нет на складе | ||
| 26 | Q40508 | Шайба | Нет на складе | ||
| 27 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 28 | DZ9100440535 | Bracket assy | Нет на складе | ||
| 29 | DZ9100440523 | Seal for backplate | Нет на складе | ||
| 30 | DZ9100440525 | Ring | Нет на складе | ||
| 31 | DZ9100440571 | ASA | Нет на складе | ||
| 31 | DZ9100440572 | ASA | Нет на складе | ||
| 32 | DZ9100440567 | Camshaft cover | Нет на складе | ||
| 33 | Q151B1430TF2 | Hex bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
