Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. DASHBOARD PANEL ASSY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.

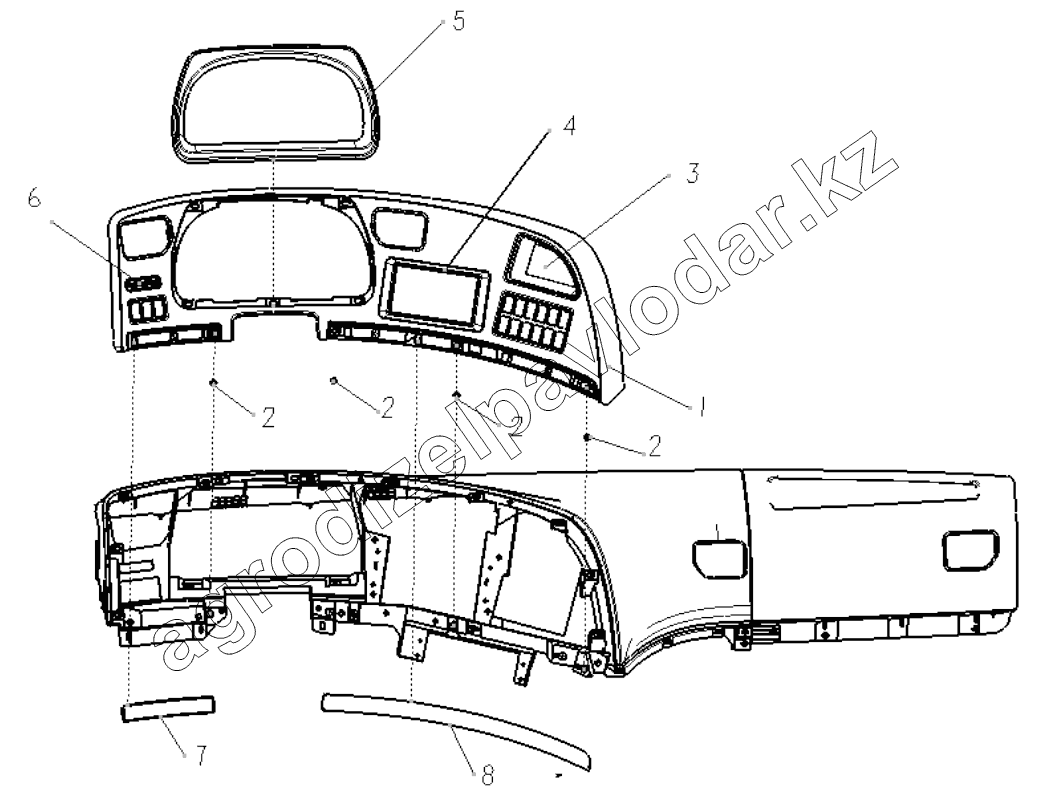

DZ22405360221
1
2
2
2
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ22405360221 | DZ22405360221 | Modulation instrument panel | Нет на складе | ||
| 1 | DZ15221160111 | Panel noumenon | Нет на складе | ||
| 2 | Q270616 | Hexagonal flange side self tapping screw | Нет на складе | ||
| 3 | DZ15221160112 | Store box | Нет на складе | ||
| 4 | DZ15221160113 | Radio-cassette panel | Нет на складе | ||
| 5 | DZ15221160114 | IP combination mask | Нет на складе | ||
| 6 | DZ15221160118 | Magcard slot | Нет на складе | ||
| 7 | DZ15221160116 | Left trim strip | Нет на складе | ||
| 8 | DZ15221160117 | Right trim strip | Нет на складе |
