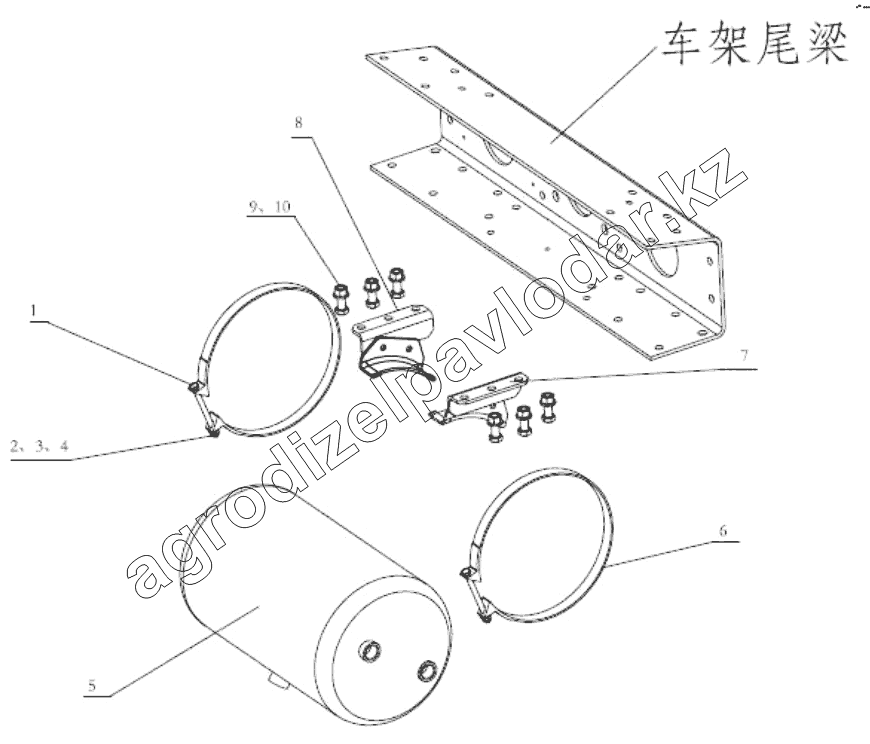

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. AIR TANK FIXING
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150B0885 | Болт | Нет на складе | ||
| 2 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 3 | Q40308 | Шайба пружинная | Нет на складе | ||
| 4 | Q340B08 | Гайка | Нет на складе | ||
| 5 | DZ97259360207 | Air reservoir | Нет на складе | ||
| 6 | 81.97460.6037 | Крепежная лента в сборе | Нет на складе | ||
| 7 | 81.51710.0940 | Bracket | Нет на складе | ||
| 8 | Q40312 | Шайба пружинная | Нет на складе | ||
| 9 | Q40112 | Шайба | Нет на складе | ||
| 10 | Q341C12T2F3 | I-type hexagon nut | Нет на складе | ||
| 11 | Q150B1235 | Hex.screw | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
