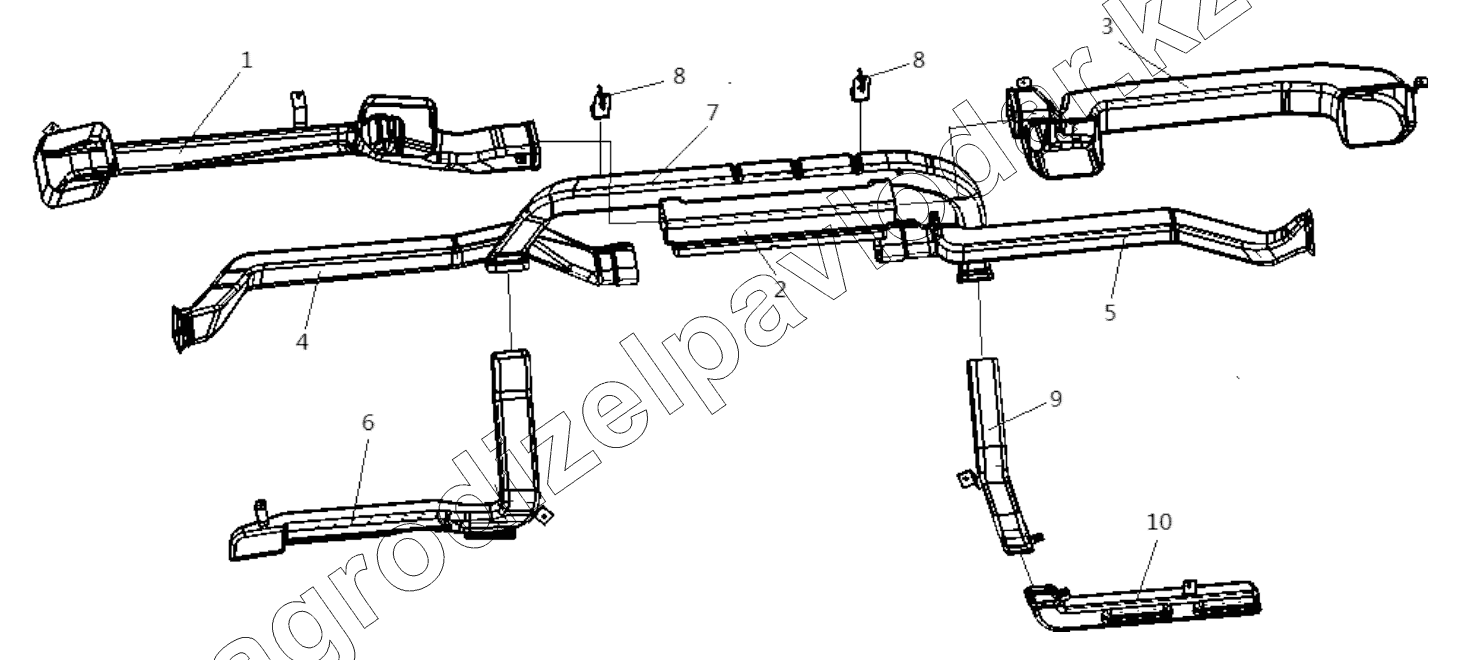

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. AIR DUCT
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ15221842412 | Left section of blowing face air duct | Нет на складе | ||
| 2 | DZ15221842411 | The middle section of the blowing face air duct | Нет на складе | ||
| 3 | DZ15221842413 | The right section of the blowing face air duct | Нет на складе | ||
| 4 | DZ15221842401 | Defrost air duct on the left | Нет на складе | ||
| 5 | DZ15221842402 | Right defrost air duct | Нет на складе | ||
| 6 | DZ15221842421 | The left section of the foot blowing air duct | Нет на складе | ||
| 7 | DZ15221842422 | The middle section of the foot blowing air duct | Нет на складе | ||
| 8 | DZ15221841112 | Mounting bracket for middle section of foot air duct | Нет на складе | ||
| 9 | DZ15221842423 | The right section of the foot blowing air duct | Нет на складе | ||
| 10 | DZ15221842424 | The right section of the foot blowing air duct | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
