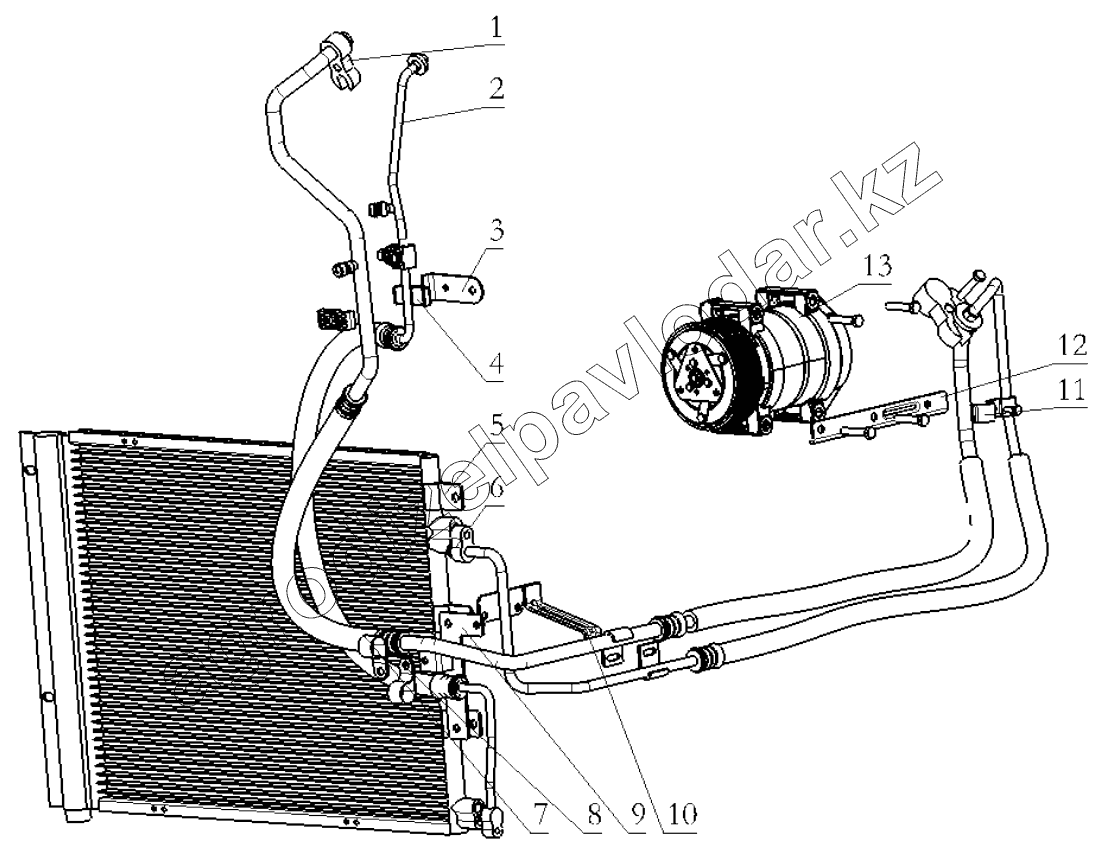

Каталог запасных частей к технике: Shaanxi Shacman SX3316HT406C. AIR CONDITION PIPES
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ15221841804 | Compressor-evaporator duct | Нет на складе | ||
| 2 | DZ15221845036 | Evaporator - compensator duct | Нет на складе | ||
| 3 | DZ15221845030 | Pipeline support | Нет на складе | ||
| 4 | DZ15221845025 | Compressor-evaporator duct | Нет на складе | ||
| 5 | DZ15221845133 | Compressor | Нет на складе | ||
| 6 | DZ15221847801 | Evaporator - compensator duct | Нет на складе | ||
| 7 | DZ13241824512 | Pipe clamp | Нет на складе | ||
| 9 | DZ15221845037 | Pipeline fixing bracket | Нет на складе | ||
| 10 | DZ15221841133 | Pipe fixing bracket | Нет на складе | ||
| 11 | DZ15221841145 | Air conditioning pipe clamp | Нет на складе | ||
| 12 | DZ15221841144 | Air conditioning pipe bracket | Нет на складе | ||
| 13 | DZ15221840303 | Compressor assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
