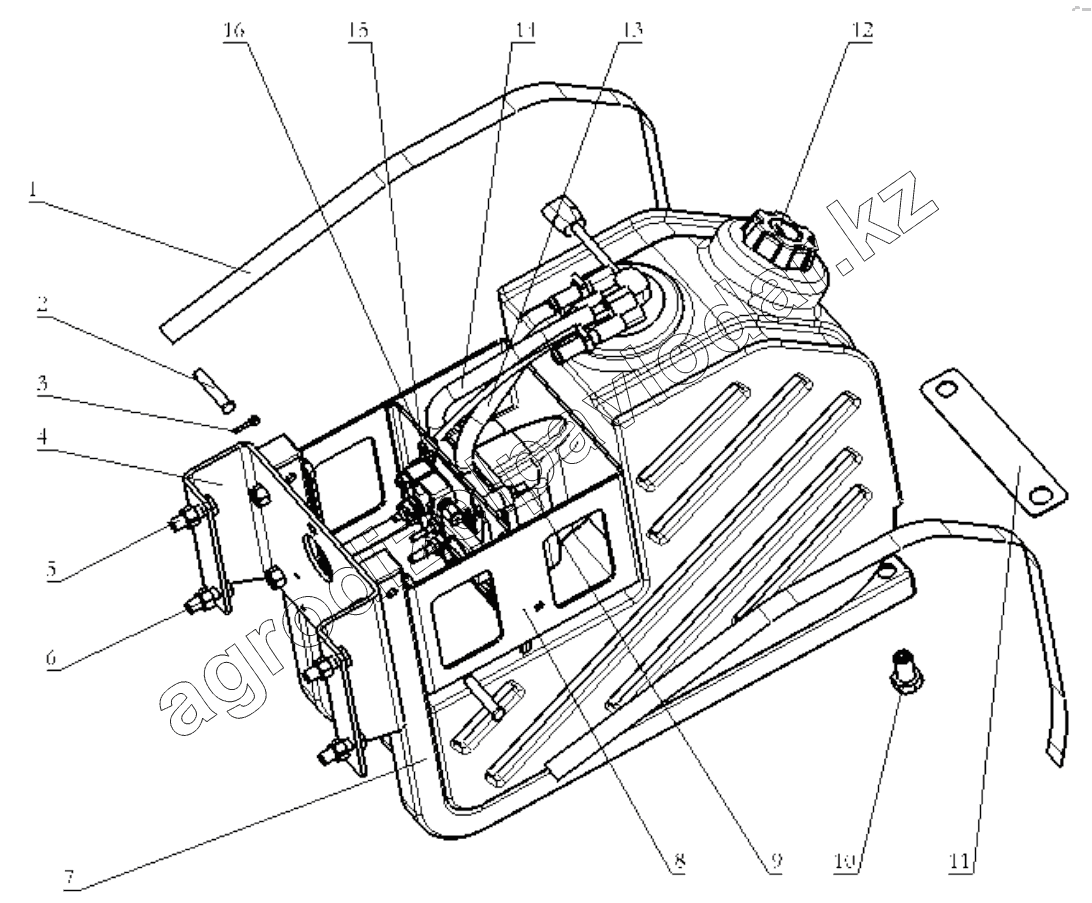

Каталог запасных частей к технике: Shaanxi Shacman SX3316DT426C. UREA SUPPLY TANK
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ95259740378 | Fastening strap assembly | Нет на складе | ||
| 2 | Q5101255 | Pin | Нет на складе | ||
| 3 | Q5004028 | Pin | Нет на складе | ||
| 4 | DZ97319740302 | Bracket | Нет на складе | ||
| 5 | Q151B1455T1F3 | Hex bolt | Нет на складе | ||
| 6 | 190003888458 | Гайка | Нет на складе | ||
| 7 | DZ95259740382 | Bracket | Нет на складе | ||
| 8 | DZ95259740786 | Bracket | Нет на складе | ||
| 9 | DZ95259740700 | Urea pump | Нет на складе | ||
| 10 | 81.90685.0396 | Nut | Нет на складе | ||
| 11 | DZ96319740311 | Plate | Нет на складе | ||
| 12 | DZ95259740184 | U tank cover | Нет на складе | ||
| 13 | DZ95259746056 | Urea Enter Pipe | Нет на складе | ||
| 14 | DZ95259747056 | Urea out Pipe | Нет на складе | ||
| 15 | Q150B0850 | Hex bolt | Нет на складе | ||
| 16 | Q33208T2F3 | Hex nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
