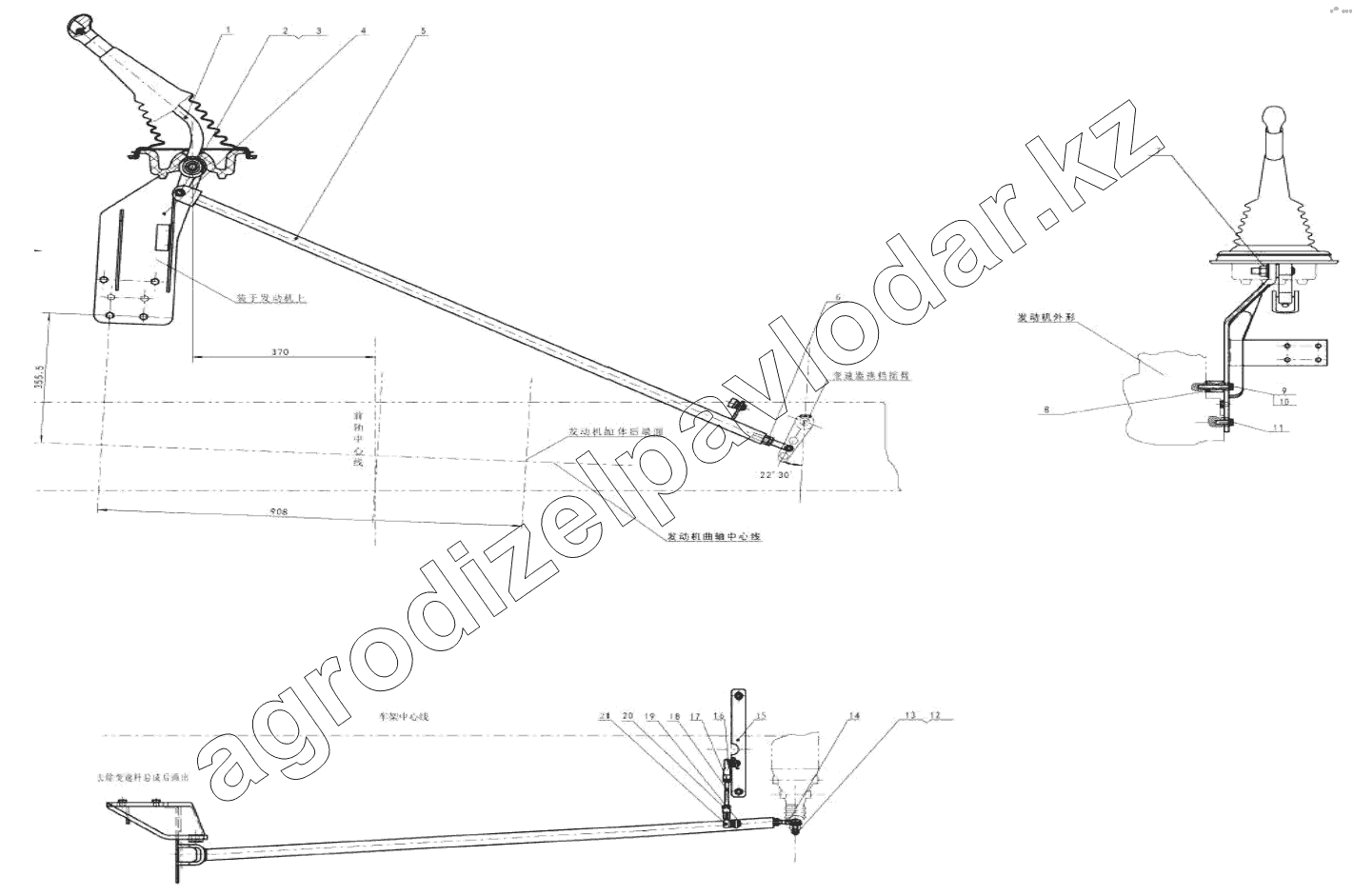

Каталог запасных частей к технике: Shaanxi Shacman SX3316DT426C. SHIFTING DEVECE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ93259240066 | Shift lever | Нет на складе | ||
| 2 | 81.91020.0603 | Pin | Нет на складе | ||
| 3 | Q33210 | Гайка | Нет на складе | ||
| 4 | DZ9112240296 | Bracket | Нет на складе | ||
| 5 | DZ9112240035 | Draglink | Нет на складе | ||
| 6 | Q340B12 | Гайка | Нет на складе | ||
| 7 | Q33016 | Hex nut | Нет на складе | ||
| 8 | DZ9112240255 | Cushion cover | Нет на складе | ||
| 9 | Q40310 | Шайба | Нет на складе | ||
| 10 | Q150B1065TF2 | Hex lock screw | Нет на складе | ||
| 11 | Q150B1030TF2 | Hex screw | Нет на складе | ||
| 12 | Q5002020 | Cotter pin | Нет на складе | ||
| 13 | Q387B10 | Гайка | Нет на складе | ||
| 14 | 189000240031 | Ball joint | Нет на складе | ||
| 15 | DZ9214530168 | DZ9214530168 | Нет на складе | ||
| 16 | 199112240122 | Ball joint | Нет на складе | ||
| 17 | Q340B12 | Гайка | Нет на складе | ||
| 18 | 1-99-951-040 | Nut | Нет на складе | ||
| 19 | Q150B1230 | Hex lock screw | Нет на складе | ||
| 21 | 189000240031 | Ball joint | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
