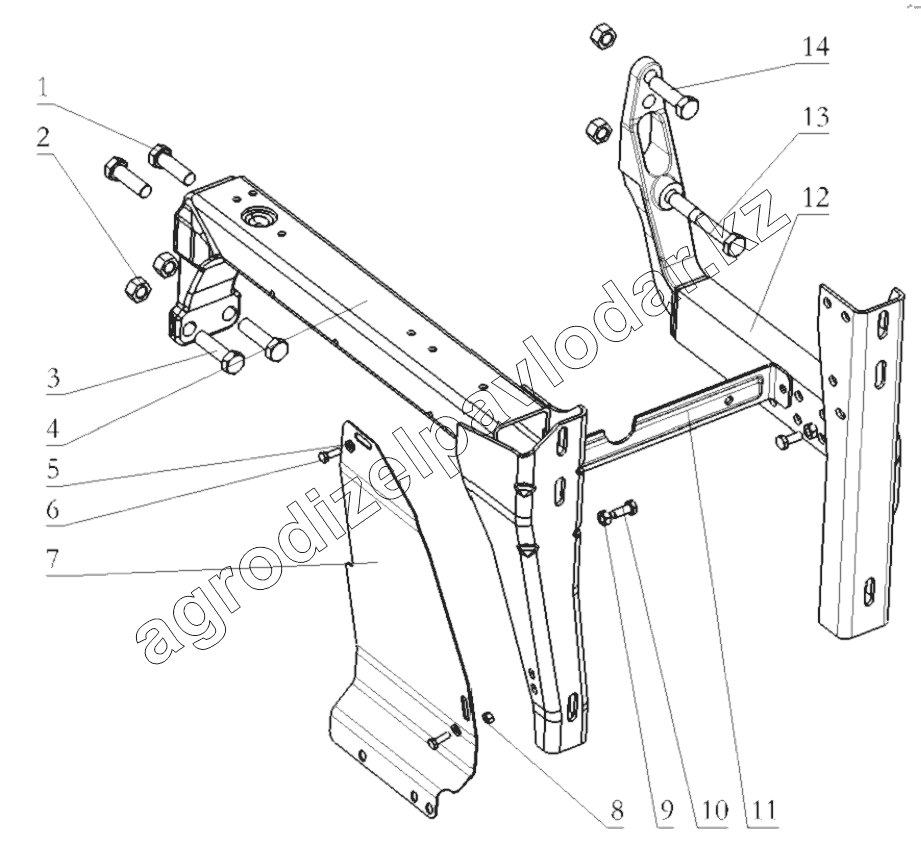

Каталог запасных частей к технике: Shaanxi Shacman SX3316DT426C. RIGHT FOOT PANEL BRACKET
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q151B1445TF3 | Hex head bolts-fine pitch | Нет на складе | ||
| 2 | 190003888620 | Self-locking nuts | Нет на складе | ||
| 3 | Q151B1450TF3 | Hex head bolts-fine pitch | Нет на складе | ||
| 4 | DZ1640240270 | Bracket assembly right rear | Нет на складе | ||
| 5 | Q150B0618 | Hex bolt | Нет на складе | ||
| 6 | Q40106 | Шайба 8х16х2-SТ-А3С | Нет на складе | ||
| 7 | DZ1642240018 | Cover plate right rear | Нет на складе | ||
| 8 | Q33206 | Шайба стопорная | Нет на складе | ||
| 9 | Q340B08T2F3 | Type 1 hex nut | Нет на складе | ||
| 10 | Q150B0820T1F3 | Hex head bolts | Нет на складе | ||
| 11 | SZ124000789 | Support | Нет на складе | ||
| 12 | DZ1640240060 | Bracket assembly right front | Нет на складе | ||
| 13 | Q151B1495TF2 | Hex bolt | Нет на складе | ||
| 14 | Q151B1450TF3 | Hex head bolts-fine pitch | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
