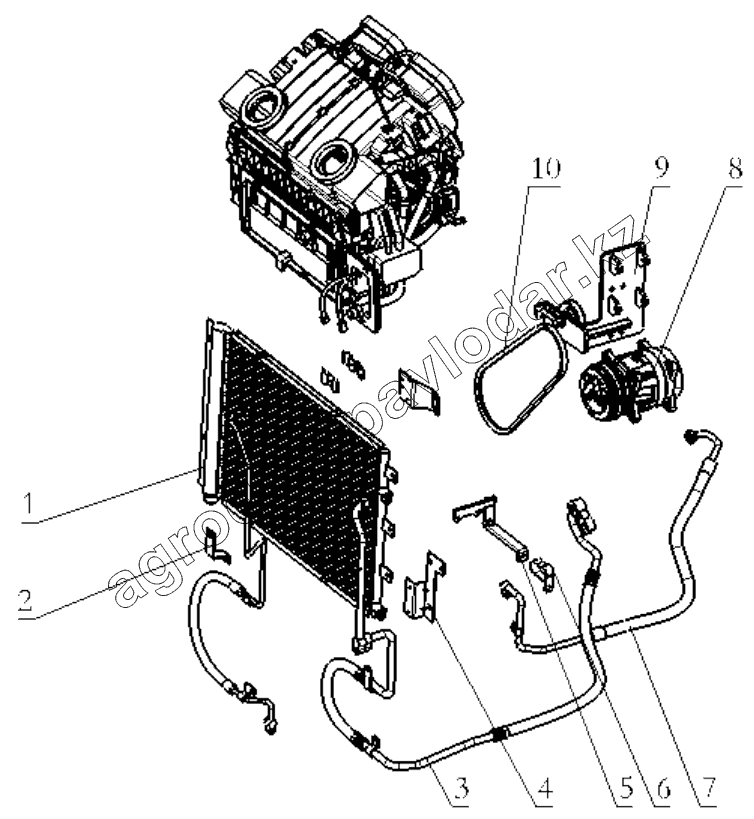

Каталог запасных частей к технике: Shaanxi Shacman SX3316DT426C. AIR CONDITION PIPES
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ13241824370 | Subcooled condenser assembly | Нет на складе | ||
| 2 | DZ13241845122 | Pipeline bracket | Нет на складе | ||
| 3 | DZ13241845134 | Evaporator-compressor connecting pipe (2) | Нет на складе | ||
| 4 | DZ14251845008 | Pipeline bracket | Нет на складе | ||
| 5 | DZ14251845009 | Pipeline bracket | Нет на складе | ||
| 6 | DZ14251845011 | Pipe clamp | Нет на складе | ||
| 7 | DZ14251845005 | Compressor-condenser connection pipe (HX/WP10) | Нет на складе | ||
| 8 | DZ95189154010 | Compressor assembly | Нет на складе | ||
| 9 | SZ915000703 | Compressor bracket assembly | Нет на складе | ||
| 10 | DZ13241824601 | Belt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
