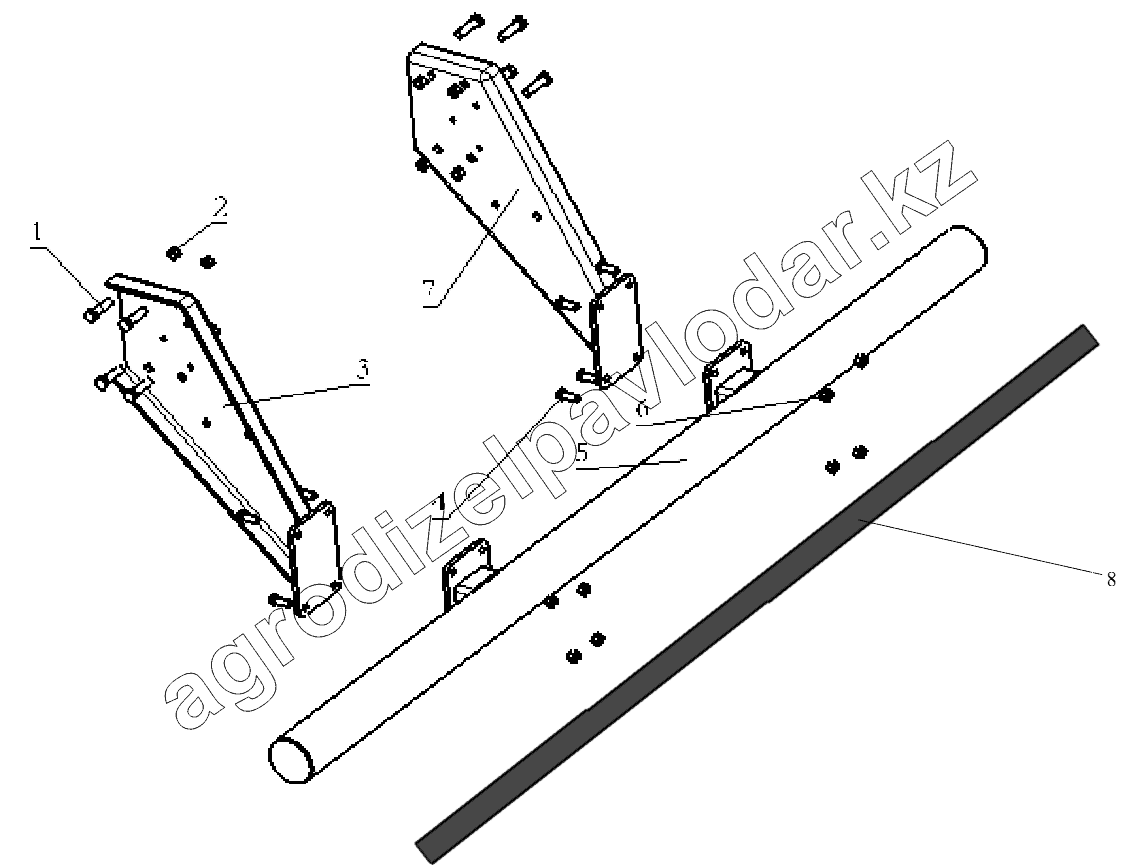

Каталог запасных частей к технике: Shaanxi Shacman SX3316DT366. REAR DRILL PROTECTION FRAME
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150B1455 | Hex head bolt | Нет на складе | ||
| 2 | Q33214T13F2 | Type 2 All-metal Hexagon Lock Nut | Нет на складе | ||
| 3 | DZ95319642001 | Left support plate assembly | Нет на складе | ||
| 4 | Q150B1435TF2 | Hex head bolt | Нет на складе | ||
| 5 | DZ95259934009 | Beam assembly | Нет на складе | ||
| 5 | DZ95259934008 | Beam assembly | Нет на складе | ||
| 6 | Q40114 | Шайба | Нет на складе | ||
| 7 | DZ95319642002 | Right support plate assembly | Нет на складе | ||
| 8 | DZ95259642053 | Red reflective logo | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
