Каталог запасных частей к технике: Shaanxi Shacman SX3316DT366. FENDER LEFT BEHIND CAB
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
5
6
6
7
8
9

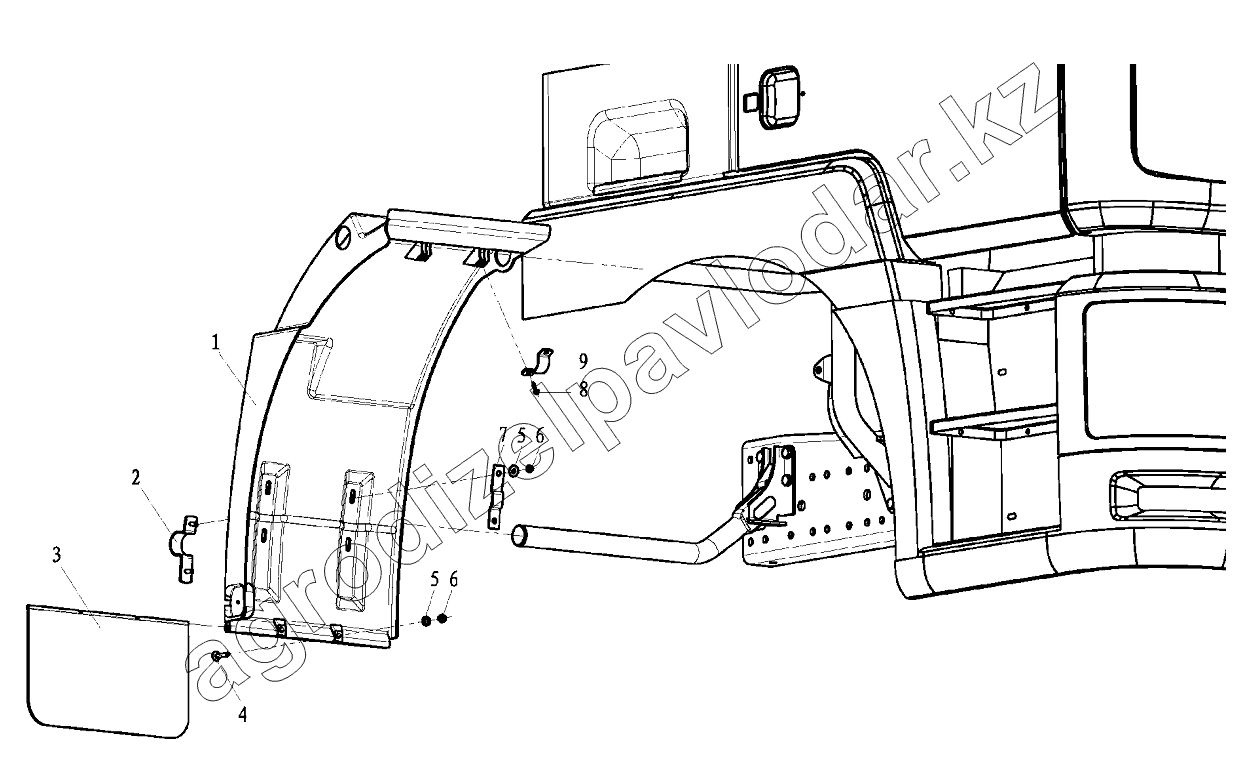

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ1640230207 | Mudguards left rear | Нет на складе | ||
| 2 | 81.61243.5268 | Болт-хомут | Нет на складе | ||
| 3 | DZ13241230101 | Mud flap | Нет на складе | ||
| 4 | Q2540835 | Болт М8х35-8,8-А3С | Нет на складе | ||
| 5 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 6 | Q33408 | Гайка М8-8-МАN183-В4 | Нет на складе | ||
| 7 | 81.61243.0091 | Пластина соединения | Нет на складе | ||
| 8 | Q2610520 | Grooved hex collar bolt | Нет на складе | ||
| 9 | 81.97445.0208 | Хомут | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
