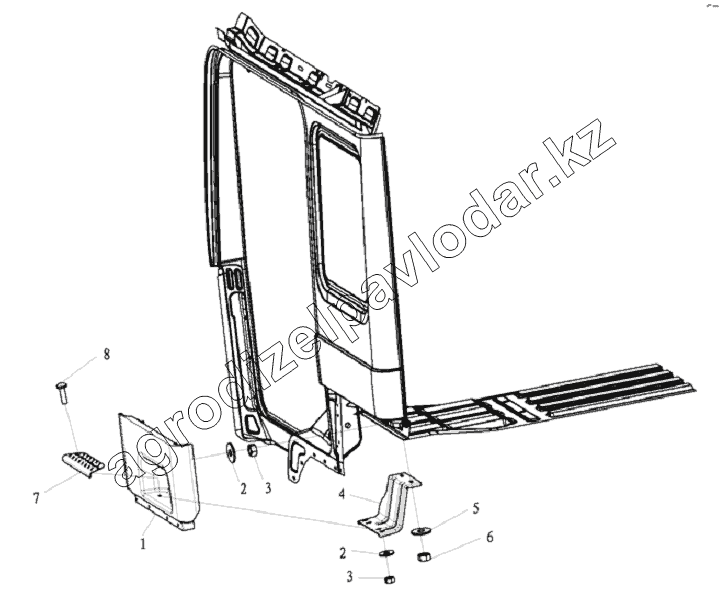

Каталог запасных частей к технике: Shaanxi Shacman SX3316DT366. DECORATIVE ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
3
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ13241930015 | Mudguards left rear | Нет на складе | ||
| 1 | DZ13241930011 | Mudguards left rear | Нет на складе | ||
| 2 | Q40206 | Шайба | Нет на складе | ||
| 3 | Q340B06 | Nut | Нет на складе | ||
| 4 | DZ13241930013 | Bracket left | Нет на складе | ||
| 5 | Q40208 | Шайба | Нет на складе | ||
| 6 | Q340B08 | Гайка | Нет на складе | ||
| 7 | DZ13241930021 | Mudguards | Нет на складе | ||
| 8 | Q2140620 | Винт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
