Каталог запасных частей к технике: Shaanxi Shacman SX3258DR384—F2000. Wiper system
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
3
3
4
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16

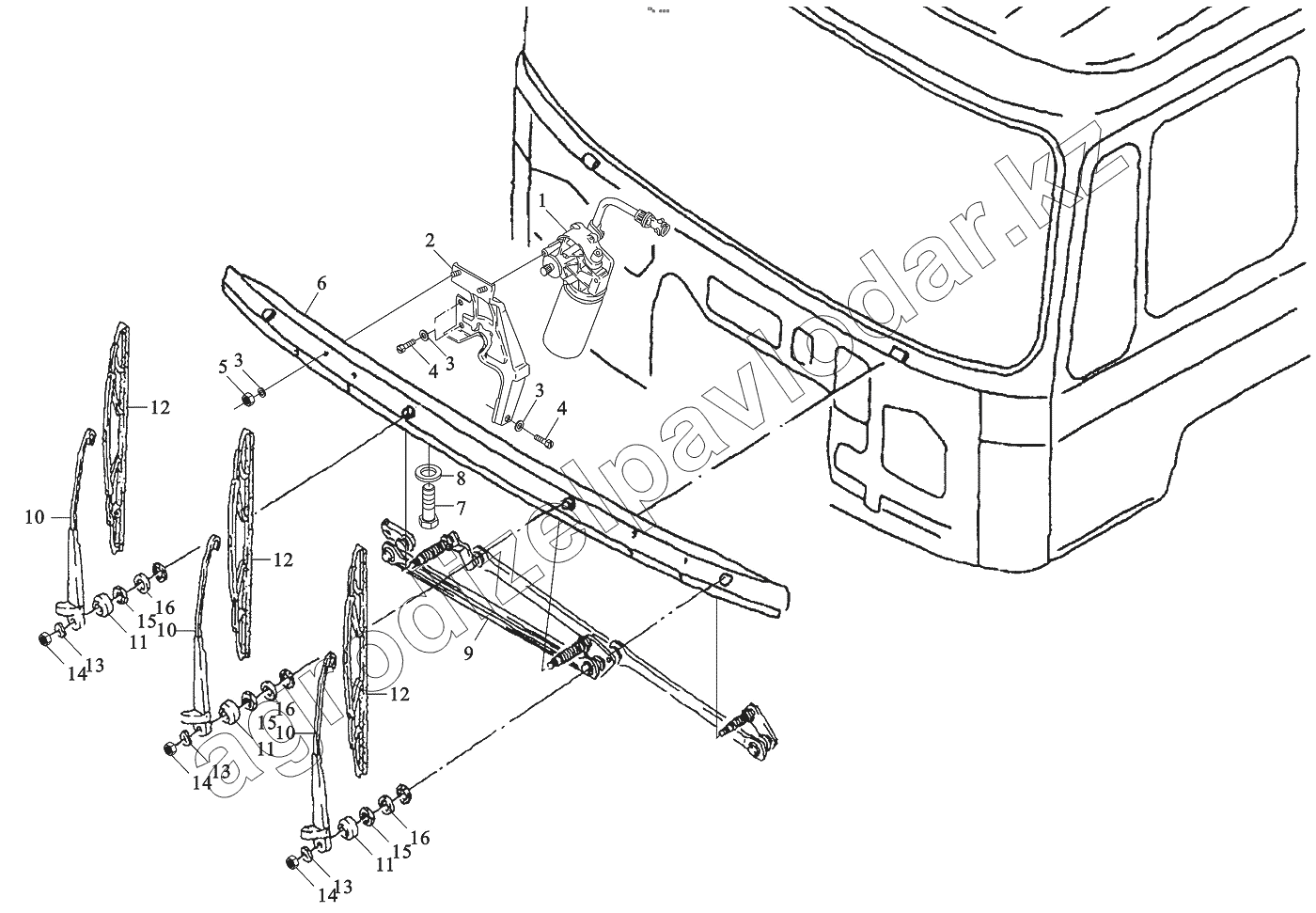

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 81.26401.6130 | Wiper motor | Нет на складе | ||
| 2 | 81.26450.5035 | Кронштейн | Нет на складе | ||
| 3 | Q40206 | Шайба | Нет на складе | ||
| 4 | Q150B0620 | Hex.screw | Нет на складе | ||
| 5 | 06.11229.0003 | Гайка М8SС-8-А3С | Нет на складе | ||
| 6 | 81.62410.5031 | Кронштейн стеклоочистителя | Нет на складе | ||
| 7 | Q150B0820 | Болт | Нет на складе | ||
| 8 | Q40208 | Шайба | Нет на складе | ||
| 9 | 81.26411.6089 | Wiper linkage assembly | Нет на складе | ||
| 10 | 81.26430.0113 | Wiper arm swf | Нет на складе | ||
| 11 | 81.96410.0341 | Cap | Нет на складе | ||
| 12 | 81.26440.0038 | Wiper blade | Нет на складе | ||
| 13 | 81.90712.0795 | Spring washer | Нет на складе | ||
| 14 | Q340B10 | Nut | Нет на складе | ||
| 15 | Q41710 | Washer | Нет на складе | ||
| 16 | 81.90501.0113 | Гайка М26х1 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
