Каталог запасных частей к технике: Shaanxi Shacman SX3258DR384—F2000. Lower berth
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9

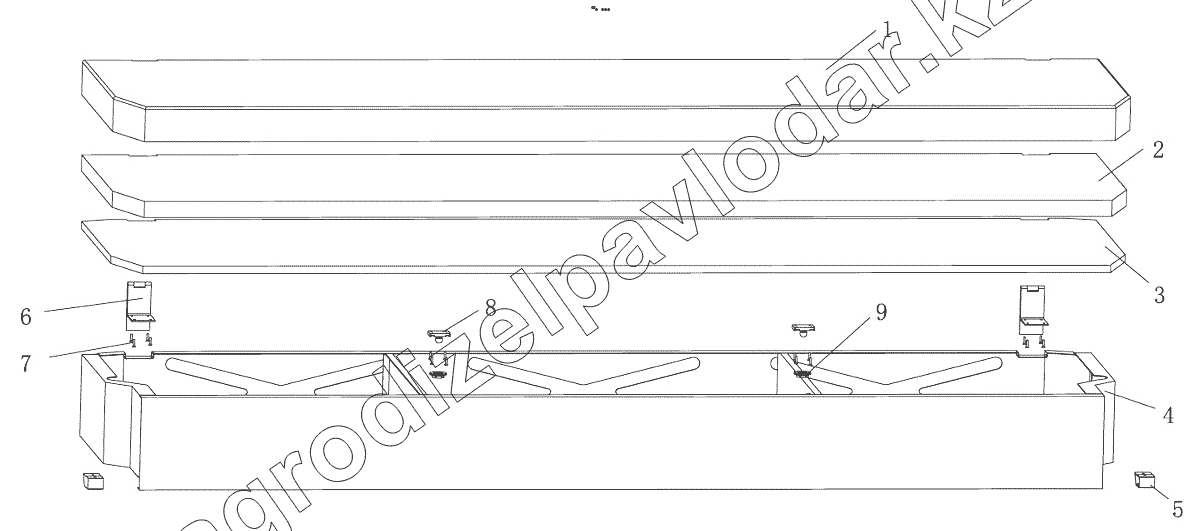

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | SZ157000717 | Berth board assembly | Нет на складе | ||
| 1 | SZ157000719 | Berth board assembly | Нет на складе | ||
| 2 | SZ157000708 | Berth mat | Нет на складе | ||
| 2 | SZ157000721 | Berth mat | Нет на складе | ||
| 3 | SZ157000707 | Berth board | Нет на складе | ||
| 3 | SZ157000720 | Berth board | Нет на складе | ||
| 4 | SZ157000724 | Berth frame | Нет на складе | ||
| 4 | SZ157000709 | Berth frame | Нет на складе | ||
| 5 | SZ157000746 | Plastic part | Нет на складе | ||
| 5 | SZ157000725 | Plastic part | Нет на складе | ||
| 6 | SZ157000748 | Gemel | Нет на складе | ||
| 6 | SZ157000727 | Gemel | Нет на складе | ||
| 7 | Q2713516 | Screw | Нет на складе | ||
| 8 | SZ157000722 | Positioning axis | Нет на складе | ||
| 9 | SZ157000726 | Bumper | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
